产品描述:
叠加式液控单向阀是叠加结构的先导式单向阀。该系列阀即使在长时间保压状态下，其中一个或两个工作油口仍能保持良好的密封性能而不泄漏。当压力油由A至A1或由B至B1自由流动时，反向则截止。液压系统中叠加到方向控制阀上，方向控制阀处于中位时，要想使油反向流进单向阀，需借助控制油把单向阀打开。

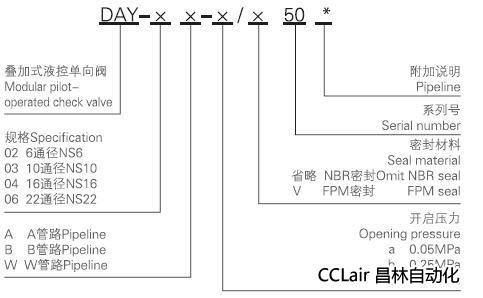

型号说明：

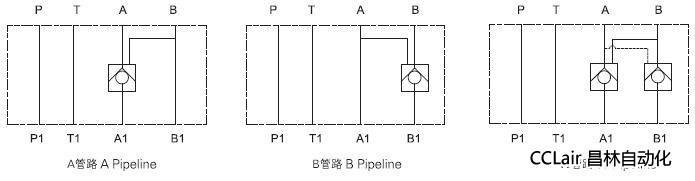

机能符号：
技术参数 ：
| 规格 | 02 | 03 | 04 | 06 | ||
| 最高工作压力(Mpa) | 31.5 | |||||
| 最大流量(L/min) | 60 | 100 | 200 | 360 | ||
| 工作介质 | 矿物质液压油、磷酸酯 | |||||
| 介质温度范围(℃) | -20~70 | |||||
| 开启压力(Mpa) | a:0.05 b:0.4 c:06 | |||||
| 重量(Kg) | 0.8 | 2 | 7 | 11.7 | ||

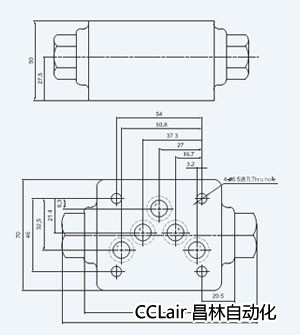

02规格 D03 |

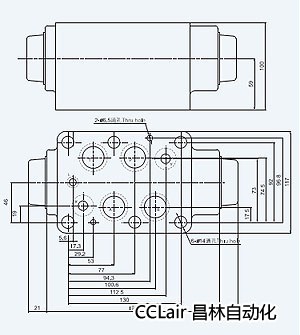

03规格 D05 |

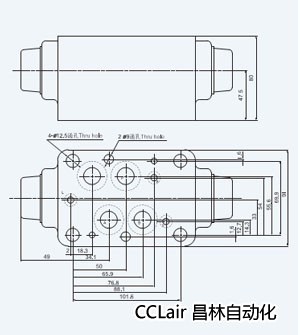

| 04规格 D07 |
06规格 D08 |
