L-03,L-06,L-10,板式节流阀

点击图片查看原图

型号: L-03,L-06,L-10,
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 965
询价

公司基本资料信息
详细说明
L-03,L-06,L-10,板式节流阀,生产厂家,价格

产品描述:

      L型系列高精度节流、截止阀是简易式流量控制阀,用来设定精确的油液流量,也可用于高压液流的截止功能。

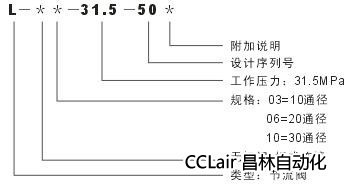

型号说明:                                                                           机能符号:


技术参数:
规格 03 06 10
流量l/min 40 100 200
液压介质 矿物质液压油、磷酸脂液压油
介质温度范围℃ -20~70
介质粘度范围mm2/s 2.8~100
最高工作压力MPa 31.5

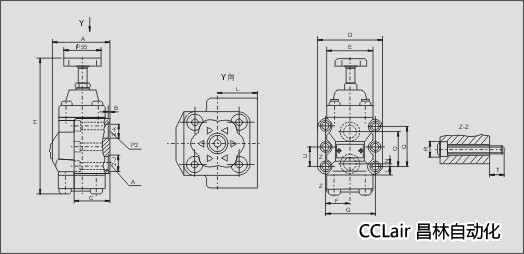

外型尺寸:

型 号 A B C D E F G H I J K L N-MXE N O Q R S U T
L-03 77 1.8 65 90 65 33.3 66.7 177 38.5 Ø22 Ø13 13.5 4M10×75 7.1 35.7 42.8 Ø17 11 0 15
L-06 86 2.4 54 100 70 39.7 79.4 207 42 Ø32 Ø20 15 4M10×60 11.1 49.2 60.3 Ø17 11 0 15
L-10 105 2.4 64 120 85 48.4 96.8 247 50 Ø40 Ø28 17 6M10×70 16.7 67.5 84.1 Ø17 11 42.1 15
