DHD-2,DHD-4,DHD-8,DHD-16,DHD-32,DHD-50,DHD-100,DHD-200,DHD-400,DHD-500,DHD-1000(双制动盘)

DHD-2,DHD-4,DHD-8,DHD-16,DHD-32,DHD-50,DHD-100,DHD-200,DHD-400,DHD-500,DHD-1000(双制动盘),电磁失电制动器

<一> 用途
　 　DHD系列制动器为电磁脱离(释放)断电时弹簧施压的摩擦片式制动器（以下简称制动器）。它能与电动配套成一种新型的制动电机，也能用于机械传动系统，实现快速停车和准确定位，能用在断电时安全（防险）制动等场合。这种制动器具有结构简单、适应性广、噪音低、制动可靠等优点，被广泛应用于各种机械的传动装置中，它是工业现代化中的一种理想执行元件。生产技术的自动化，需要超薄型的电磁失电制动器（安全制动器）以其优良的特性满足不同用途的机器人、电机等各种不同机械的需要。
结构特点：
1、结构紧凑 电磁失电制动器轴向尺寸虽小，但制动扭矩足够大。
2、响应迅速 电磁失电制动器是采用弹簧装置形成制动扭矩，弹簧复位时间即为制动响应时间
3、寿命长久 失电制动采用新型摩擦材料，决定高寿命的性能。
制动器能在下列条件下可靠地工作：
1、周围空气相对湿度不大于85%（20±5℃）
2、周围介质中，无足以腐蚀金属和破坏绝缘的气体及尘埃。
3、制动器周围采用B级绝缘，电压波动不超过+5%和-15%的额定电压，其工作方式为连续工作制
4、安装时应保证传动轴部位与制动器的配合精度。
5、制动器的制动盘必须在无油污的情况下使用。 <二>
结构和工作原理：
　　制动器由磁轭、励磁线圈、弹簧、制动盘、衔铁、花键套、安装镙钉等组成，制动器安装在设备的法兰盘（或电动机）的后端伸；传动轴与花键套与制动盘联结。
　　 制动器的励磁线圈接通额定电压（DC）时，电磁力吸合衔铁，使衔铁与制动盘脱离（释放），这时传动轴带着制动盘正常运转或启动，当传动系统分离或断电时，制动器也同时断电，此时弹簧施压于衔铁，迫使制动盘与衔铁及法兰盘之间产生摩擦力矩，使传动轴快速停转。在制动器散热环境较差，传动轴又是长时间连续工作时，如果条件允许，则可在制动器工作后，保持电压转换为70%-80%的额定电压，以减少发热。

规格参数

规格/Nm	额定静扭矩 (N.M)	激磁电压 （DC-V）	功率 （W）	接通（释放）时间（ms）	断开（制动）时间 （ms）
DHD-2	2	24 或99 或170	10	25	15
DHD-4	4		13	35	15
DHD-8	8		15	40	20
DHD-16	16		18	60	40
DHD-32	32		28	65	40
DHD-50	50		45	70	45
DHD-100	100		75	85	50
DHD-200	200		110	100	60
DHD-400	400		150	100	70
DHD-500	500		160	100	80
DHD-1000(双制动盘）	1000		160	100	80

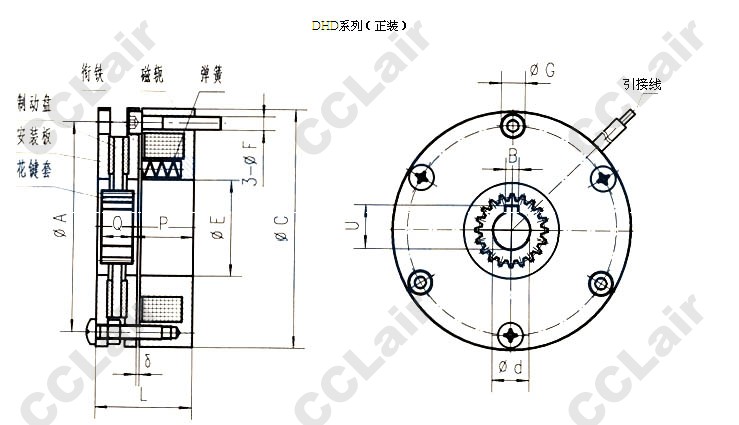

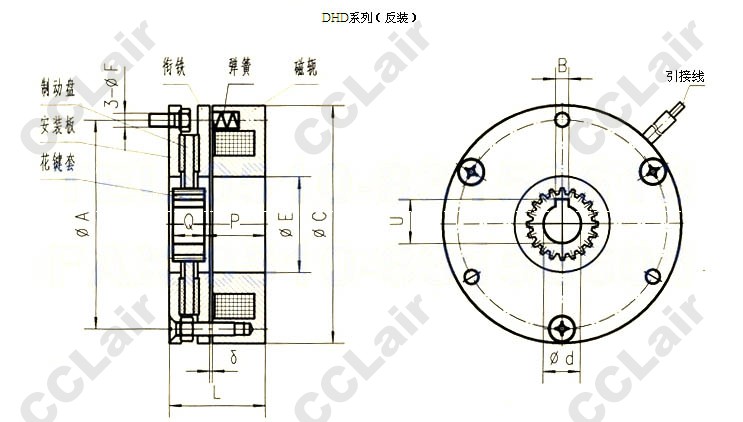

结构型号

规格/Nm	A	C	E	F	G	L	P	Q	S	d	B	U
DHD-2	68	77	20	3-￠4.5	10	30	18	8	0.1-0.2	12	4	13.8
DHD-4	74	85	20	3-￠5.5	11	32	16	12	0.1-0.2	12	4	13.8
DHD-8	85	97	25	3-￠5.5	11	35	14	16	0.1-0.2	14	5	16.3
DHD-16	108	118	40	3-￠5.5	11	41	15	20	0.1-0.2	19	6	21.8
DHD-32	118	131	40	3-￠6.5	12	51	30	24	0.2-0.4	20	6	22.8
DHD-50	132	146	50	3-￠6.5	12	66	39	30	0.2-0.4	25	8	28.3
DHD-100	156	183	73	3-￠9	15	76	44	35	0.3-0.5	30	8	33.3
DHD-200	175	201	80	3-￠11	15	86	55	35	0.4-0.7	40	12	43.3
DHD-400	235	255	90	6-￠9	15	88	37	50	0.4-0.7	45	14	48.8
DHD-500	276	295	140	3-￠13	20	89	55.5	30	0.4-0.7	60	18	64.4
DHD-1000	276	295	140	3-￠13	20	109	60.5	40	0.4-0.7	80	22	85.4
