BFW-02-2B,BFW-02-3C,BFW-03-2B,BFW-03-3C,比例换向阀

BFW-02-2B,BFW-02-3C,BFW-03-2B,BFW-03-3C,比例换向阀 ,生产厂家,价格

内置式二位四通和三位四通比例电磁换向阀直动式
阀芯不带位移电反馈
型号BFW和BFWN

通径6和10
2X系列
最高工作压力 315bar
最大流量 42L/min通径 6
最大流量 75L/min通径10

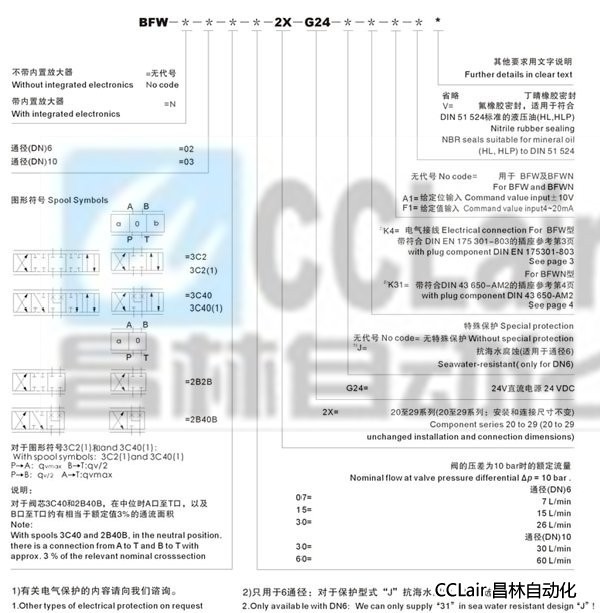

型号说明：

技术参数

概述		BFW	BFWN
安装位置		任意，建议优先水平安装
储藏温度	℃	-20~80
使用环境温度	℃	-20~70	-20~50
重量	通径 6kg	2.0	2.2
	通径 10kg	6.6	6.8

液压参数

工作压力	油口 A，B，P Bar	315
	油口 T              bar	210
额定量                qvnom 在△p=10 bar时	通径 6 L/min	7，15和26
	通径 10 L/min	42(双流量回路可达42)
允许最大流量	通径 6 L/min	75(双流量回路可达75)
	通径 10 L/min
工作介质		符合DIN 51 524标准的矿物油(HL，HLP)；使用其它油液请向我们咨询!
介质温度范围	℃	-20~80(优先选择 40~ 50 is preference)
介质粘度范围	mm2/s	20~380(优先选择30~46is preference)
油液清洁度		油液最高污染等级按 NAS 1638 第9级 推荐过滤器,最小过滤精度 βx≥75 X=10
滞环	%	≤5
反向误差	%	≤1
灵敏度	%	≤0.5

电磁铁的电气参数

阀的型			BFW		BFWN
电压类型			直流电源
(Type)BFWN 给定值信号	电压输入 “A1”		V	±10	±10
	电流输入 “F1”		mA	4~20	4~20
每个电磁铁最大电流			A	2.5	2.5
电磁铁线圈 电阻	20℃时的冷值		Ω	2	2
	最大热值		Ω	3	3
通电率	%			100
最高线圈温度			℃	可达 up to150
电气连线	BFW	带符合DINEN 175 301-803及ISO4400标准的插座
	BFWN	插头符合DIN EN 175301-803及IS04400 带符合E DIN 43563-AM6-3标准的插座
阀的保护形式符合标准 Type of insulation to DIN 40 050				IP 65
