24YF3O-E10B-ZZ,24YF3O-E16B-ZZ,24YF3O-E20B-ZZ,34YF3O-E10B-ZZ,34YF3O-E16B-ZZ,34YF3O-E20B-ZZ,

点击图片查看原图

型号：	24YF3O-E10B-ZZ,24YF3O-E16B-ZZ,24YF3O-E20B-ZZ,34YF3O-E10B-ZZ,34YF3O-E16B-ZZ,34YF3O-E20B-ZZ,
PDF下载：	如需产品详细说明请与销售客服联系
浏览次数：	1096

公司基本资料信息

联系人销售员 1029(女士)
电话13812199898
地区江苏-无锡市
地址无锡市会北路28-135

详细说明

24YF3O-E10B-ZZ,24YF3O-E16B-ZZ,24YF3O-E20B-ZZ,34YF3O-E10B-ZZ,34YF3O-E16B-ZZ,34YF3O-E20B-ZZ,,液动换向阀,生产厂家,价格
24YF3※-E16B※2,234DYF3※-E16B※2,24YF3※-E20B※2,34DYF3※-E20B※2

用途

液动换向阀依靠外接控制油路控制阀芯移动，从而使主油路换向，以达到使执行机构改变运动方向。

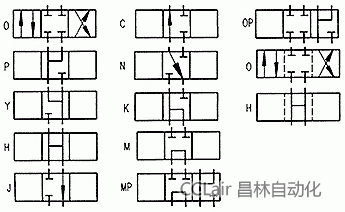

阀芯机能

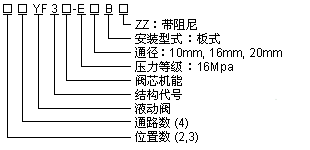

型号说明

技术参数

通径 mm	额定压力 Mpa		额定流量L/min	使用油温 ℃	油液粘度 mm²/s	最大控制压力 Mpa	最小控制压力 Mpa	换向过程所需容量 cm³				重量Kg
	PAB口	T口						二位		三位
	PAB口	T口						a→b	b→a	中位→a b	b→a a→b
10	16	16	80	10～60	7～320	16	0.6	5.4	5.4	5.4	5.7	4.7
16	16	16	180	10～60	7～320	16	0.6	6.9	6.9	3.4	6.9	10.2
20	16	16	300	10～60	7～320	16	0.6	19.3	19.3	9.7	19.3	15.5

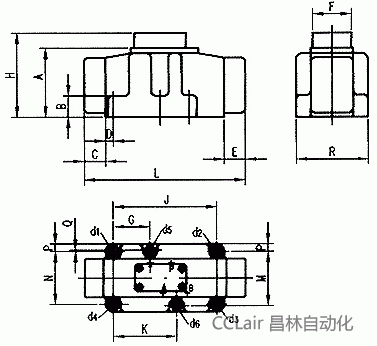

外形尺寸

尺寸 mm
通径 mm	A	B	C	D	E	F	G	H	J	K	L	M	N	P	Q	R	d₁	d₂	d₃	d₄	d₅	d₆
10	86	28	35	25	35	48	0	102	54	0	174	0	46	11.5	0	69	Φ6.6	Φ6.6	Φ0	Φ6.6	0	0
16	106	50	25	18	32	48	34.1	122	101.6	50	193	71.5	69.9	10	1.6	90	Φ11	Φ11	Φ11	Φ11	Φ7	Φ7
20	115	52	36	18	36	62	53.2	135	130.2	77	262	92.1	92.1	11.9	0	116	Φ13	Φ13	Φ13	Φ13	Φ13	Φ13

24YF3O-E10B-ZZ,24YF3C-E10B-ZZ,24YF3OP-E10B-ZZ,24YF3P-E10B-ZZ,24YF3N-E10B-ZZ,液动换向阀

24YF3Y-E10B-ZZ,24YF3K-E10B-ZZ,24YF3H-E10B-ZZ,24YF3M-E10B-ZZ,24YF3J-E10B-ZZ,24YF3MP-E10B-ZZ,

24YF3O-E16B-ZZ,24YF3C-E16B-ZZ,24YF3OP-E16B-ZZ,24YF3P-E16B-ZZ,24YF3N-E16B-ZZ,

24YF3Y-E16B-ZZ,24YF3K-E16B-ZZ,24YF3H-E16B-ZZ,24YF3M-E16B-ZZ,24YF3J-E16B-ZZ,24YF3MP-E16B-ZZ,

24YF3O-E20B-ZZ,24YF3C-E20B-ZZ,24YF3OP-E20B-ZZ,24YF3P-E20B-ZZ,24YF3N-E20B-ZZ,

24YF3Y-E20B-ZZ,24YF3K-E20B-ZZ,24YF3H-E20B-ZZ,24YF3M-E20B-ZZ,24YF3J-E20B-ZZ,24YF3MP-E20B-ZZ,

34YF3O-E10B-ZZ,34YF3C-E10B-ZZ,34YF3OP-E10B-ZZ,34YF3P-E10B-ZZ,34YF3N-E10B-ZZ,

34YF3Y-E10B-ZZ,34YF3K-E10B-ZZ,34YF3H-E10B-ZZ,34YF3M-E10B-ZZ,34YF3J-E10B-ZZ,34YF3MP-E10B-ZZ,

34YF3O-E16B-ZZ,34YF3C-E16B-ZZ,34YF3OP-E16B-ZZ,34YF3P-E16B-ZZ,34YF3N-E16B-ZZ,

34YF3Y-E16B-ZZ,34YF3K-E16B-ZZ,34YF3H-E16B-ZZ,34YF3M-E16B-ZZ,34YF3J-E16B-ZZ,34YF3MP-E16B-ZZ,

34YF3O-E20B-ZZ,34YF3C-E20B-ZZ,34YF3OP-E20B-ZZ,34YF3P-E20B-ZZ,34YF3N-E20B-ZZ,

34YF3Y-E20B-ZZ,34YF3K-E20B-ZZ,34YF3H-E20B-ZZ,34YF3M-E20B-ZZ,34YF3J-E20B-ZZ,34YF3MP-E20B-ZZ,
