24DYF3※-E20B※2,24EYF3※-E20B※2,34DYF3※-E20B※2,34EYF3※-E20B※2,

用途
	电液动换向阀由电磁换向阀和液动换向阀组成，电磁换向阀作为先导阀控制液动阀，使主油路液流换向，从而改变执行机构运动方向。电液动换向阀适用于大流量系统，它的先导阀有普通型与低功率两种。
	阀芯机能

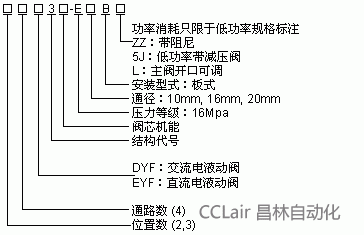

	型号说明
	技术参数
	通径 mm 额定压力Mpa 额定流量 L/min 使用油温 ℃ 油液粘度 mm2/s 最低控制压力 Mpa  主阀控制腔容积cm3   换向过程所需容量cm3 重量 kg 先导阀参数 PAB 口 T口 普通型 低功率型 二位 三位 普通型 低功率型 Low Pressure type Y内泄 Y外泄 a→b b→a 中位→a,b b→a a→b 二位 三位 二位 三位 10 16 6.3 16 80 10～60 7～320 0.7 0.7 10 5.4 5.4 5.4 5.7 6.5 7.0 5.2 6.2 见6通径电磁阀 16 16 6.3 16 180 10～60 7～320 0.7 0.7 15.53 6.9 6.9 6.9 6.9 12 12.5 10.7 11.7 20 16 6.3 16 300 10～60 7～320 0.7 0.7 33.31 19.3 19.3 9.7 19.3 18.5 19.5 15.7 16.1 见10通径电磁阀

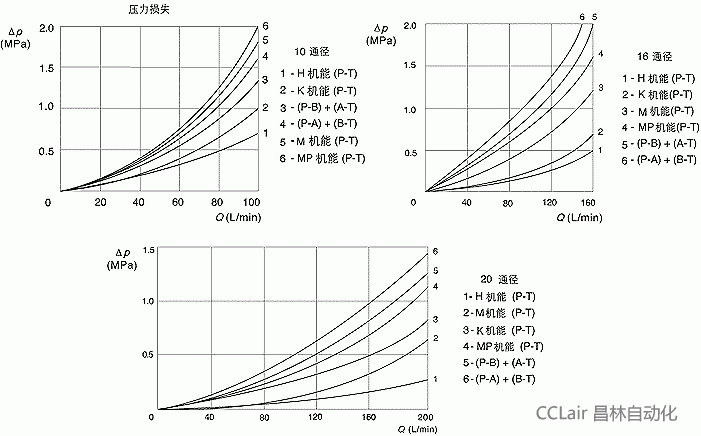

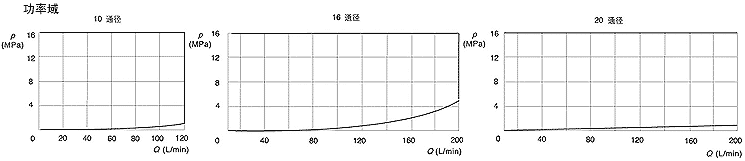

	特性曲线

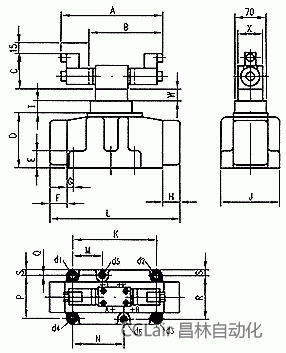

	外形尺寸
	通径 mm 位数 尺寸 mm A B C D E F G H J K L M N P Q R S T W X d1 d2 d3 d4 d5 d6 10 二位 普通型 0 194 97 86 28 35 25 35 69 54 174 0 0 0 0 46 11.5 0 0 48 Φ6.6 Φ6.6 Φ6.6 Φ6.6 0 0 低功率型 0 174 70 0 50 48 三位 普通型 214 197 97 0 0 48 低功率型 174 174 70 0 50 48 16 二位 普通型 0 142 97 106 50 25 18 32 90 101.2 193 34.1 50 69.9 1.6 71.5 10 0 0 48 Φ11 Φ11 Φ11 Φ11 Φ7 Φ7 低功率型 0 111 70 0 50 48 三位 普通型 206 0 97 0 0 48 低功率型 156 0 70 0 50 48 20 二位 普通型 0 209 117 115 32 36 18 36 116 130.2 262 53.2 77 92.1 0 92.1 11.9 0 0 62 Φ13 Φ13 Φ13 Φ13 Φ13 Φ13 低功率型 0 111 70 30 50 48 三位 普通型 294 0 117 0 0 62 低功率型 156 0 70 30 50 48
	注：使用低功率型阀，外控压力低于6.3Mpa时，无W尺寸。
	连接底板
	通径 10mm(GB2514-AC-05-4-A/ISO-4401-AC-05-4-A)	通径16mm(GB2514-AD-07-4-A/ISO-4401-AD-07-4-A)
	尺寸mm P A B T1 T2 X Y F1 F2 F3 F4 X 27 16.7 37.3 3.2 50.8 -7.9 61.9 0 54 54 0 Y 6.3 21.4 21.4 32.5 32.5 11.1 11.1 0 0 46 46 Φ 11.2 max 11.2 max 11.2 max 11.2 max 11.2 max 7 max 7 max M6 M6 M6 M6	尺寸mm P A B T X Y G1 G2 F1 F2 F3 F4 F5 F6 X 50 34.1 65.9 18.3 76.6 88.1 76.6 18.3 0 101.6 101.6 0 34.1 50 Y 14.3 55.6 55.6 14.3 15.9 57.2 0 69.9 0 0 69.9 69.9 -1.6 71.5 Φ 17.5 max 17.5 max 17.5 max 17.5 max 6.3 max 6.3 max 4 4 M10 M10 M10 M10 M6 M6
	通径20mm(GB2514-AE-08-4-A/ISO-4401-AE-08-4-A)
	尺寸mm P A B T X Y G1 G2 F1 F2 F3 F4 F5 F6 X 77 53.2 100.8 29.4 17.5 112.7 94.5 29.4 0 130.2 130.2 0 53.2 77 Y 17.5 74.6 74.6 17.5 73 19 -4.8 92.1 0 0 92.1 92.1 0 92.1 Φ 23.4 max 23.4 max 23.4 max 23.4 max 11.2 max 11.2 max 7.5 7.5 M12 M12 M12 M12 M12 M12

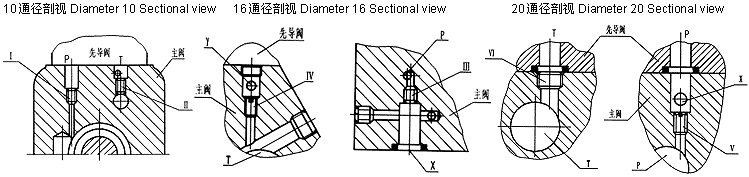

	控制、泄漏四种状态说明
	符号 状态 内控内泄 内控外泄 外控内泄 外控外泄 保留   II,IV,VI I,III,V I,II,III,IV,V,VI 去除 I,II,III,IV,V,VI I,III,V II,IV,VI
