LF3-E6B,ALF3-E6B,LF3-E10B,ALF3-E10B,节流阀
点击图片查看原图

型号： LF3-E6B,ALF3-E6B,LF3-E10B,ALF3-E10B,
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 952
询价

公司基本资料信息
详细说明
LF3-E6B,ALF3-E6B,LF3-E10B,ALF3-E10B,节流阀,生产厂家,价格

用途

节流阀利用通流截面的改变调节通流量，使执行机构获得所需的运动速度，由于节流阀结构简单，节流阀前后的压力差随负载变化而变化，从而影响速度的稳定性，故它只适用于负载变化小或速度稳定性要求不高的液压系统中。节流阀的进出油口可对调。
单向节流阀由单向阀与节流阀并联级成，油液正向通过时可控制流量，反向通过时，单向阀开启，油液迅速从单向阀通过，使执行机构在正反二向具有不同的运动速度。

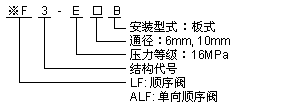

型号说明   技术参数

型号 通径
mm		 最大流量L/min 额定压力
Mpa		 最高工作压力
Mpa Max		 使用温度
℃		 油液粘度
mm2/s		 重量Kg
LF3-E6B 6 25 16 20 10～60 7～320 1.7
ALF3-E6B
LF3-E10B 10 100 4
ALF3-E10B
  特性曲线

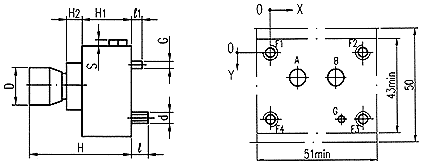

  外形尺寸


型号 尺寸 mm
C E H C1 C2 C3 C4 C5 E1 E2 E3 H1 H2 D d l G h
LF3-E6B 50 63 93.5 9.5 32.5 25 31 31.75 12.7 40.5 42.9 57 0 Φ28 M5 8 Φ3 3
ALF3-E6B
LF3-E10B 90 88 133 11.7 66.7 45 66.7 66.7 25.5 42.9 61.2 72.5 11 Φ40 M10 12 Φ6 3
ALF3-E10B
  连接底板
  通径 6mm(GB8100-AB-03-4-A/ISO5781-AB-03-4-A) 通径 10mm(GB8100-AG-06-2-A/ISO5781-AG-06-2-A)


  尺寸mm
A B G F1 F2 F3 F4
X 12.7 29.2 33 0 (40.5) 40.5 (0)
Y 15.5 15.5 31.75 0 (-0.75) 31.75 (31)
Φ Φ6.3
max		 Φ6.3
max		 Φ3.4
max		 M5 M5 M5 M5
  尺寸mm
A B G F1 F2 F3 F4
X 7.1 35.7 31.8 0 42.9 42.9 0
Y 33.3 33.3 66.7 0 0 66.7 66.7
Φ 14.7
max		 14.7
max		 7.5
max		 M10 M10 M10 M10
