FBF3-6B,FBF3-D6B,FBF3-10B,FBF3-D10B,负荷相关背压阀
点击图片查看原图

型号： FBF3-6B,FBF3-D6B,FBF3-10B,FBF3-D10B,
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 1091
询价

公司基本资料信息
详细说明
FBF3-6B,FBF3-D6B,FBF3-10B,FBF3-D10B,负荷相关背压阀,生产厂家,价格

用途

负荷相关背压阀可使背压随负荷变化而变化，因此利用此阀可组成一个负荷增大，背压自动降低，反之负荷减小，背压增加的系统，达到运动平稳性好，系统效率高的目的。

型号说明   技术参数

型号Model 通径mm
Diameter		 额定流量L/min
Nominal flow		 调压范围Mpa
Adjusting Pressure		 重量Kg
weight
FBF3-6B 6 25 0.5～6.3 2.5
FBF3-D6B 1～10
FBF3-10B 10 63 0.5～6.3 4.06
FBF3-D10B 1～10
  外形尺寸


型号 尺寸 mm
A B C D H L E F G J K N M P
FBF3-*6B 31 48 32.5 16 60 135 14.5 40.5 70 8 25 10 M5 8.5
FBF3-*10B 46 62 46 28 80 177 15 54 84 16 35 9 M6 11
  连接底板
  通径6mm(GB2514-AB-03-4-A/ISO4401-AB-03-4-A) 通径 10mm(GB2514-AC-05-4-A/ISO4401-AC-05-4-A)


  尺寸mm
P A B T F1 F2 F3 F4
X 21.5 12.7 30.2 21.5 0 40.5 40.5 0
Y 25.9 15.5 15.5 5.1 0 -0.75 31.75 31
Φ 6.3
max		 6.3
max		 6.3
max		 6.3
max		 M5 M5 M5 M5
  尺寸mm
P A B T F1 F2 F3 F4
X 27 16.7 37.3 3.2 0 54 54 0
Y 6.3 21.4 21.4 32.5 0 0 46 46
Φ 11.2
max		 11.2
max		 11.2
max		 11.2
max		 M6 M6 M6 M6

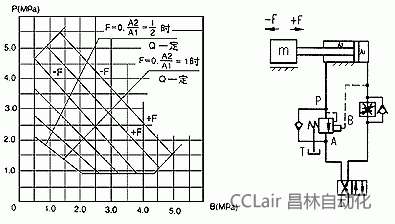

  特性曲线及应用
