JF3-10B,AJF3-10B,JF3-E10B,AJF3-E10B,JF3-20B,AJF3-20B,JF3-E20B,AJF3-E20B,减压阀

点击图片查看原图

型号: JF3-10B,AJF3-10B,JF3-E10B,AJF3-E10B,JF3-20B,AJF3-20B,JF3-E20B,AJF3-E20B,
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 609
询价

公司基本资料信息
详细说明
JF3-10B,AJF3-10B,JF3-E10B,AJF3-E10B,JF3-20B,AJF3-20B,JF3-E20B,AJF3-E20B,减压阀,生产厂家,价格

用途

减压阀能将较高的进口压力降为系统所需要的压力。本系列减少阀属定值减压阀,即不管一次油路压力如何变化,它仍能保持二次油路的压力基本恒定。
单向减压阀由减压阀与单向阀并联组成,当油液反向通过时,单向阀开启,油液经单向阀自由通过。

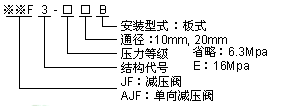

型号说明   技术参数

型号Model 通径mm
Diameter
压力等级Pressure range 额定流量L/min
Nominal flow
最大流量L/min
Max flow
调压范围Mpa
Adjusting Pressure
重量
Kg
weight
JF3-10B 10 6.3 63 80 0.5~6.3 2.85
AJF3-10B
JF3-E10B 16 4~16
AJF3-E10B
JF3-20B 20 6.3 120 200 0.5~6.3 4.5
AJF3-20B
JF3-E20B 16 4~16
AJF3-E20B

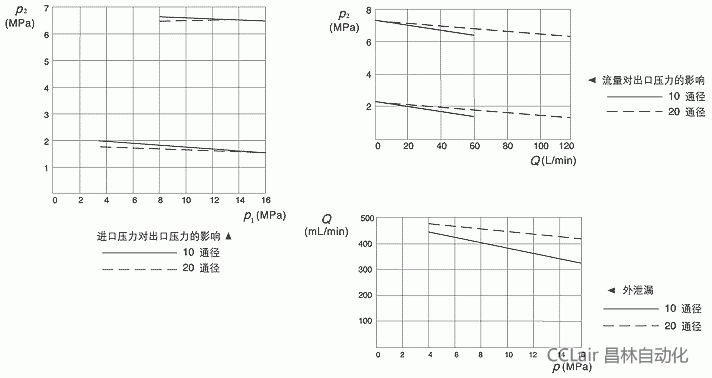

  特性曲线

  外形尺寸





型号 尺寸 mm
A B C D E F G H h I J L l
JF3-*10B 88 68 66.7 42.9 12.5 10.7 37 113 60 52 11 ≤125 15
JF3-*20B 100 86 79.4 60.3 12.8 10.3 17 130 61 52 11 ≤135 14
AJF3-*10B 88 68 66.7 42.9 12.5 10.7 37 113 70 52 11 ≤125 15
AJF3-*20B 100 86 79.4 60.3 12.8 10.3 17 130 80 52 11 ≤135 14
  连接底板
  通径10mm(GB8100-AG-06-2-A/ISO-5781-AG-06-2-A) 通径20mm(GB8100-AH-08-2-A/ISO-5781-AH-08-2-A)


  尺寸mm
A B Y F1 F2 F3 F4
X 7.1 35.7 21.4 0 42.9 42.9 0
Y 33.3 33.3 7.9 0 0 66.7 66.7
Φ 14.7
max
14.7
max
4.8
max
M10 M10 M10 M10
  尺寸mm
A B Y F1 F2 F3 F4
X 11.1 49.2 39.7 0 60.3 60.3 0
Y 39.7 39.7 6.4 0 0 79.4 79.4
Φ 23.4
max
23.4
max
6.3
max
M10 M10 M10 M10
