管接头10AJB/ZQ4399-97,管接头10BJB/ZQ4399-97,焊接式端直通圆锥管螺纹管接头
点击图片查看原图

型号： 管接头10AJB/ZQ4399-97,管接头10BJB/ZQ4399-97,
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 1162
询价

公司基本资料信息
详细说明
管接头10AJB/ZQ4399-97,管接头10BJB/ZQ4399-97,焊接式端直通圆锥管螺纹管接头,生产厂家,价格
一、概述

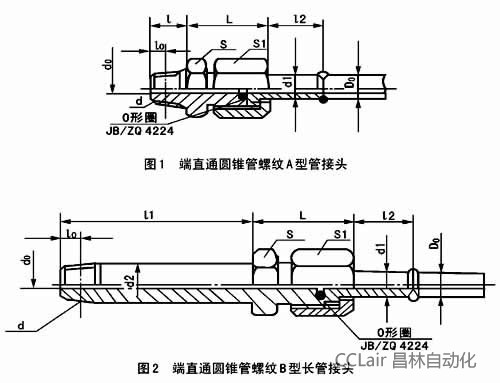

适用于以油为介质的管路系统用焊接式管接头，公称压力为16MPa，工作温度为-25～80℃，形式和尺寸见图1 图2和表1。

二、技术参数
管子外径Do 公称通径DN d lo d0 d1 d2 l l1 l2 L S S1 O型圈JB/ZQ4224 重量kg

60°
圆锥螺纹

 55°
管螺纹		 60°
圆锥螺纹		 60°
管螺纹		 A型 B型
10 6 NPT1/8 R1/8 4.102 4.0 6 11 10.52 9 10 16.5 24.5 16 21 11X1.9 0.060 0.094
14 8 NPT1/4 R1/4 5.786 6.0 8 16 14 14 50 19 29 21 27 16X2.4 0.140 0.180
18 10 NPT3/8 R3/8 6.096 6.4 12 19 17.19 14 55 21 33 27 34 20X2.4 0.200 0.280
22 15 NPT1/2 R1/2 8.128 8.2 15 22 21.75 19 65 21 34 30 36 24X2.4 0.250 0.400
28 20 NPT3/4 R3/4 8.611 9.5 20 28 2709 19 65 24 37 36 41 30X3.1 0.400 0.580
34 25 NPT1 R1 10.160 10.4 25 34 33.94 24 85 26 46 46 50 35X3.1 0.780 1.100
42 32 NPT1 1/4 R1 1/4 10.668 12.7 32 42 42.69 24 85 28 50 55 60 40X3.1 1.200 1.400
50 40 NPT1 1/2 R1 1/2 10.668 12.7 36 50 48.47 26 95 30 56 65 70 45X3.1 1.550 2.400
　1、公称压力为16MPa。
2、应用无缝钢管的材料为15、20号钢，精度为普通级。

三、外形尺寸

四、订货标记说明
　1、管子外径D0为10mm的焊接式端直通圆锥管螺纹A型管接头；
管接头10AJB/ZQ4399-97
2、管子外径D0为10mm的焊接式端直通圆锥管螺纹B型长管接头；
管接头10BJB/ZQ4399-97
