一、使用条件

本产品适用于冶金、矿山、建材、能源、交通等行业中机械设备的稀油润滑，工作介质为粘度等级N22～N460(相当于IS0 VG22～460)的工业润滑油。 整体式稀油站的特点为全部零部件均布置在油箱上，性能参数基本上和XYZ-G型相同，但将流量大于125L/min的五种规格稀油站亦制成整体式，因而这些较大的油站仍可实现整体吊装，无地脚螺栓，使安装特别方便；特别适合于稀油占地面积受到限制的场合；但稀油站上面和四周需留足够的维修高度和面积；由于油泵在油箱顶上，因此选用的油泵应有足够的吸入高度，特别当润滑油粘度高，油温低时更要引起重视。 整体式稀油站的供油压力≤0.4MPa，过滤精度0.08～0.12mm(低粘度时允许采用小值)，冷却水温度≤30℃，压力为0.2～0.4MPa,冷却器进油温度为50℃,通过冷却器后温降≥8℃;采用电加热器提高油温。

二、工作原理
与XYZ-G 型≤125L/min的稀油站相同，亦采用电加热器提高油温。

三、结构特点

亦与XYZ-G型≤125L/min的稀油站相同,但采用磁网一体化进行回油过滤后,均取消了外加的磁过滤器；仪表盘(板)亦与XYZ-6G～125G相同。

四、技术参数

型号	过滤面积 m2	过滤精度 mm	电机功率 Kw	出油口DN2 mm	回油口DN1 mm	总图代号
XYZ-250GZ	0.84	0.08	7.5	65	125	NR X 2.01.1.00
XYZ-290GZ			11		150	NR X 2.01.2.00
XYZ-315GZ			11	80		NR X 2.01.3.00
XYZ-350GZ	1.31	0.12	11			NR X 2.01.4.00
XYZ-400GZ			11			NR X 2.01.5.00

型号	公称流量 L/min	供油压力 MPa	供油温度 ℃	油箱容积 m3	加热功率 Kw	冷却面积 m2	冷水耗量 m3/h
XYZ-250GZ	250	≤0.4	40±3	3	24	12	22.5
XYZ-290GZ	290			3.2		16	26
XYZ-315GZ	315			3.5		20	28
XYZ-350GZ	350			4.2		24	21.6
XYZ-400GZ	400			4.5		24	36

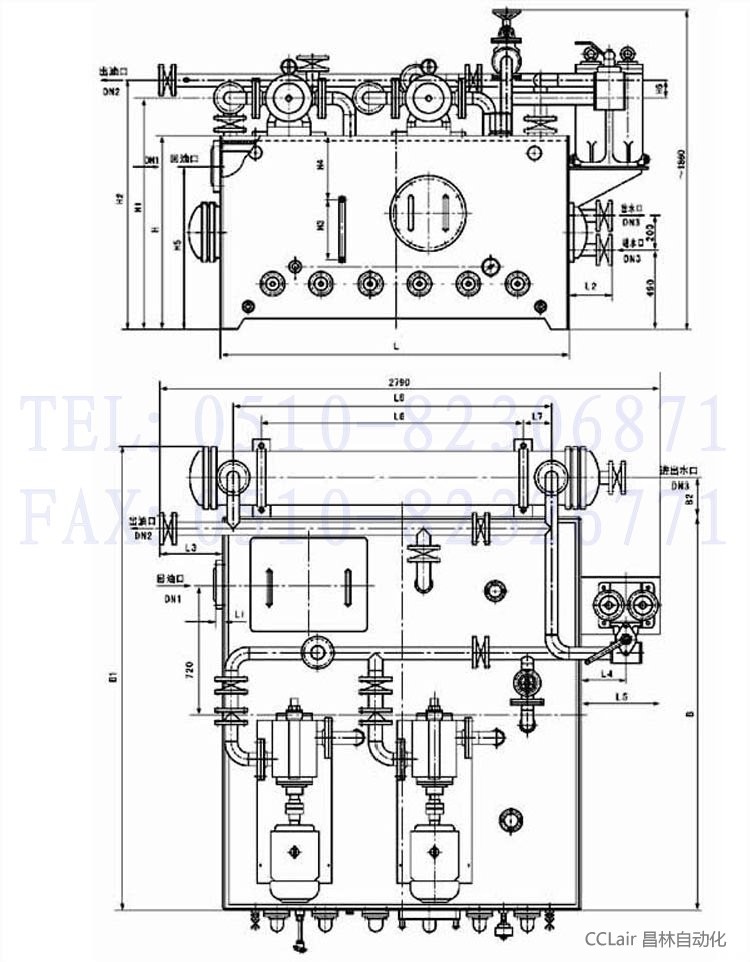

五、外形尺寸

XYZ-GZ 型稀油站外形尺寸

型号	DN1	DN2	DN3	L	B	H	L1	L2	L3	L4	L5
XYZ-250GZ	125	65	65	1900	2100	1020	24	272	450	220	440
XYZ-290GZ	150	65	65	1900	2200	1020	24	292	450	220	440
XYZ-315GZ	150	80	65	2000	2200	1120	24	292	350	220	440
XYZ-350GZ	150	80	80	2100	2200	1120	24	397	250	220	440
XYZ-400GZ	150	80	80	2100	2200	1120	24	397	250	220	440

型号	L6	L7	L8	B1	B2	H1	H2	H3	H4	H5	H6
XYZ-250GZ	660	152	960	2535	218	1260	1365	350	230	840	105
XYZ-290GZ	1065	152	1365	2635	218	1260	1365	350	230	840	105
XYZ-315GZ	1475	152	1775	2635	218	1360	1465	450	230	940	105
XYZ-350GZ	1835	147	2175	2735	218	1260	1465	450	230	940	105
XYZ-400GZ	1835	147	2175	2735	218	1360	1465	450	230	940	105

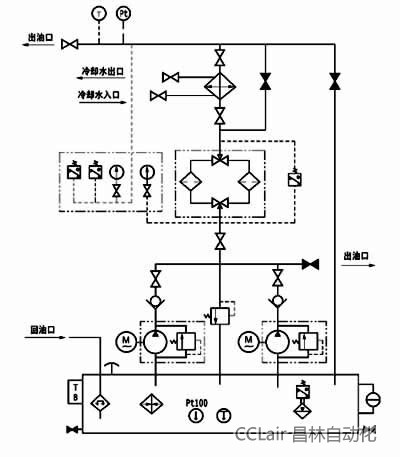

六、原理图
图1-3-2 XYZ-GZ 型稀油站原理图
七、仪表盘
和XYZ-6G～125G型稀油站的仪表盘（板）相同
序 号 标牌文字 1 出口油温 2 1#泵工作 3 2#泵工作 4 加热器工作 5 主机运行 6 可驱动主机 7 压力过低 8 供油口温高 9 油 位 低 10 压差过高 11 主机油温高 12 低压泵起动 13 低压泵停止 14 加热器起停 15 试 响 16 消除警报 17 1#为主*单独*2#为主 18 中控/机旁 19 油箱油温	图1-3-3 XYZ-GZ型稀油站电控外形图
