1.25YCY14,2.5YCY14,5YCY14,10YCY14,25YCY14,32YCY14,40YGY14,63YGY14,80YGY14,100YGY14,轴向柱塞泵
1.25YCY14-1B,2.5YCY14-1B,5YCY14-1B,10YCY14-1B,13YCY14-1B,16YCY14-1B,25YCY14-1B,32YCY14-1B,
40YCY14-1B,63YCY14-1B,80YCY14-1B,CCLAIR,100YCY14-1B,160YCY14-1B,250YCY14-1B,400YCY14-1B,
1.25YGY14-1B,2.5YGY14-1B,5YGY14-1B,10YGY14-1B,13YGY14-1B,16YGY14-1B,25YGY14-1B,32YGY14-1B,
40YGY14-1B,63YGY14-1B,80YGY14-1B,100YGY14-1B,160YGY14-1B,250YGY14-1B,400YGY14-1B,
示例：63SCY14-1B
表示：排量为63毫升/转，压力为31.5MPa的手动变量的缸体旋转的轴向柱塞油泵。
（即1000r/min时公称流量为63L/min）
三、油泵系列规格（见表1.表2）
表1 CY14-1B、CM14-1B轴向柱塞泵（马达）系列参数

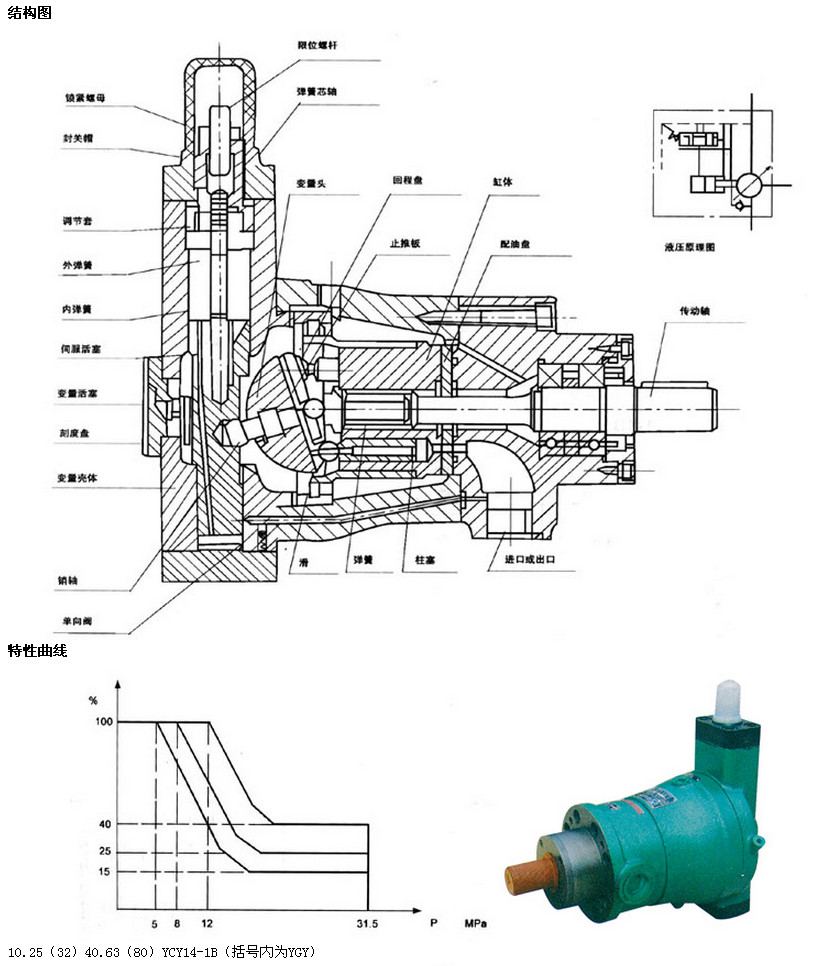

结构原理简述
该种变量形式的轴向柱塞泵是靠泵本身压力自动控制，如上图高压油流通过通道（a）、(b)、（c），进入变量壳体（302）的下腔（d），由此经过通道(e) 分别进入通道(f)和（h），当弹簧的作用力大于由通道（f）进入伺服活塞（309）下端环形面积的液压推力时，则油液经（h）进入上腔（g），推动变量活塞（301）向下移动，使泵的流量增加。
反之，当泵的压力克服弹簧力使伺服活塞向上动时，堵塞通道（h），使（g）腔油通过（i）而卸压，此时变量活塞上移，泵的流量减小。
下图表示YCY14-1B泵的变量特性曲线，其阴影表示特性调节范围。AB的斜率是由外弹簧(307)刚度决定的，BC的斜率是由外弹簧（307）和内弹簧（306）的合成刚度决定的，CD的长短取决于限位螺钉的位置（限制变量头的倾斜角）。
调节变量特性时，如需按A1B1C1D1规律变化，可先将限位螺钉拧至上端，然后调节弹簧套（305）使其流量刚发生变化时的压力与A1点的压力相符，再调节限位螺钉，使流量不再变化时的高压流量与D1点的流量相符，其中间压力与流量的变化关系是预先设计好的，不需要调整，只要A1和D1两点的流量、压力调好了，该泵就自动地按A1B1C1特性曲线变化。
这种变量型式的特性曲线是近似地按恒功率变化。上述特性的转换点A1和D1的参数可按以下方法计算：
例如：已知某一机器的工艺特性要求泵的最大压力为Pmax，在Pmax时D1点的流量为Q1，泵在低压时的流量为Qmax，则泵在A1点的压力为：
其中：ηP1—泵在P1的总效率
ηPmax—泵在Pmax的总效率
在本系列泵中，可取ηP1/ηPmax≈1
原动机的功率选择可以按下式：
NH=Pmax·Q1/60η
其中η可取0.8-0.9（当Q1较小时取较小值，较大时取较大值。）

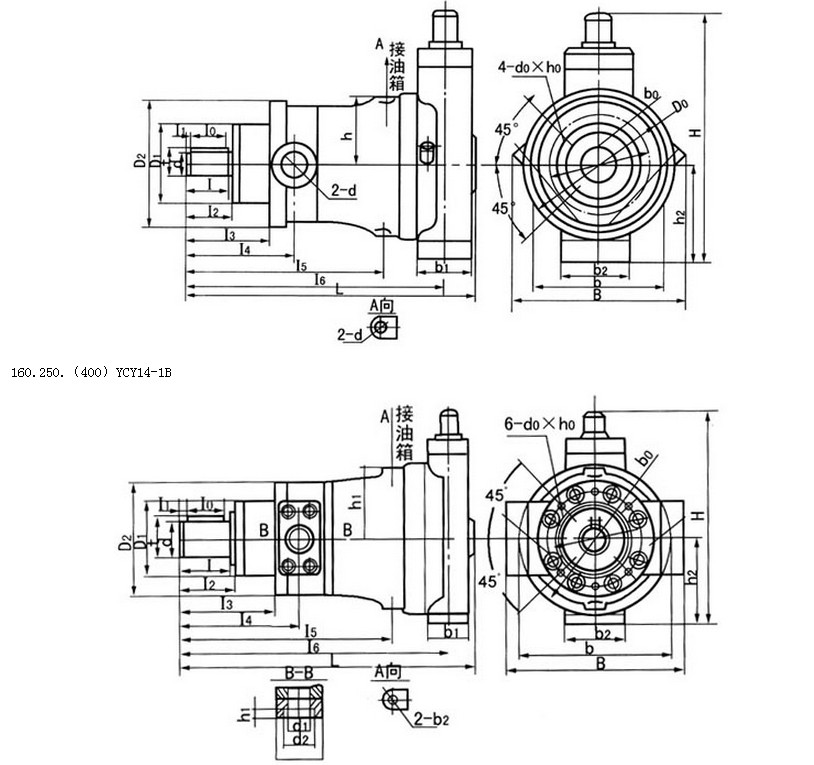

结构图
1.25YCY14-1B,2.5YCY14-1B,5YCY14-1B,10YCY14-1B,13YCY14-1B,16YCY14-1B,25YCY14-1B,32YCY14-1B,
40YCY14-1B,63YCY14-1B,80YCY14-1B,CCLAIR,100YCY14-1B,160YCY14-1B,250YCY14-1B,400YCY14-1B,
1.25YGY14-1B,2.5YGY14-1B,5YGY14-1B,10YGY14-1B,13YGY14-1B,16YGY14-1B,25YGY14-1B,32YGY14-1B,
40YGY14-1B,63YGY14-1B,80YGY14-1B,100YGY14-1B,160YGY14-1B,250YGY14-1B,400YGY14-1B,
一、概论
本系列轴向柱塞泵将具有31.5MPa压力的纯净的液压油输入到各种油压机、液动机等液压系统中，以产生巨大的工作动力。
同时该油泵可以作为液压马达使用。根据需要，本油泵有多种变量形式。本油泵，油马达广泛用于船舶、航空、矿山、冶金、压铸、锻造、机床的各类机
械中，其特点是体积小、效率高、寿命长、设计先进、结构紧凑、维护方便。
二、型号说明示例：63SCY14-1B
表示：排量为63毫升/转，压力为31.5MPa的手动变量的缸体旋转的轴向柱塞油泵。
（即1000r/min时公称流量为63L/min）
三、油泵系列规格（见表1.表2）
表1 CY14-1B、CM14-1B轴向柱塞泵（马达）系列参数
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ※注：经技术洽谈后订货，有“0”者表示油流可以换向，有√者表示油流不可换向，空白者表示无该品种。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
表2 GY14-1B（GM14-1B）轴向柱塞泵（马达）系列参数
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ※注：本产品属CY系列派生系列 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
该种变量形式的轴向柱塞泵是靠泵本身压力自动控制，如上图高压油流通过通道（a）、(b)、（c），进入变量壳体（302）的下腔（d），由此经过通道(e) 分别进入通道(f)和（h），当弹簧的作用力大于由通道（f）进入伺服活塞（309）下端环形面积的液压推力时，则油液经（h）进入上腔（g），推动变量活塞（301）向下移动，使泵的流量增加。
反之，当泵的压力克服弹簧力使伺服活塞向上动时，堵塞通道（h），使（g）腔油通过（i）而卸压，此时变量活塞上移，泵的流量减小。
下图表示YCY14-1B泵的变量特性曲线，其阴影表示特性调节范围。AB的斜率是由外弹簧(307)刚度决定的，BC的斜率是由外弹簧（307）和内弹簧（306）的合成刚度决定的，CD的长短取决于限位螺钉的位置（限制变量头的倾斜角）。
调节变量特性时，如需按A1B1C1D1规律变化，可先将限位螺钉拧至上端，然后调节弹簧套（305）使其流量刚发生变化时的压力与A1点的压力相符，再调节限位螺钉，使流量不再变化时的高压流量与D1点的流量相符，其中间压力与流量的变化关系是预先设计好的，不需要调整，只要A1和D1两点的流量、压力调好了，该泵就自动地按A1B1C1特性曲线变化。
这种变量型式的特性曲线是近似地按恒功率变化。上述特性的转换点A1和D1的参数可按以下方法计算：
例如：已知某一机器的工艺特性要求泵的最大压力为Pmax，在Pmax时D1点的流量为Q1，泵在低压时的流量为Qmax，则泵在A1点的压力为：
其中：ηP1—泵在P1的总效率
ηPmax—泵在Pmax的总效率
在本系列泵中，可取ηP1/ηPmax≈1
原动机的功率选择可以按下式：
NH=Pmax·Q1/60η
其中η可取0.8-0.9（当Q1较小时取较小值，较大时取较大值。）
结构图
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
