一、概论
本系列轴向柱塞泵将具有31.5MPa压力的纯净的液压油输入到各种油压机、液动机等液压系统中，以产生巨大的工作动力。
同时该油泵可以作为液压马达使用。根据需要，本油泵有多种变量形式。本油泵，油马达广泛用于船舶、航空、矿山、冶金、压铸、锻造、机床的各类机械中，其特点是体积小、效率高、寿命长、设计先进、结构紧凑、维护方便。
二、型号说明
示例：63SCY14-1B
表示：排量为63毫升/转，压力为31.5MPa的手动变量的缸体旋转的轴向柱塞油泵。
（即1000r/min时公称流量为63L/min）
三、油泵系列规格（见表1.表2）
表1 CY14-1B、CM14-1B轴向柱塞泵（马达）系列参数
|
公称排量
|
1.25
|
2.5
|
5
|
10
|
2.5
|
|
63
|
160
|
250
|
|
额定压力（MPa）
|
31.5
|
|
理论（空载）排量（ml/r）
|
1.74
|
3.49
|
5.5
|
10.9
|
26.9
|
|
67.8
|
175.6
|
253.8
|
|
1000r/min的公称流量（l/min）
|
1.25
|
2.5
|
5
|
10
|
25
|
40
|
63
|
160
|
250
|
|
公称转速（r/min）
|
1500
|
1500
|
1500
|
1500
|
1500
|
|
1500
|
1000
|
1000
|
|
最高转速（r/min）
|
|
|
最大理论扭矩（Nm）
|
8.7
|
17.5
|
27.4
|
54.6
|
134.9
|
|
339.9
|
880.3
|
1272.4
|
|
1000r/min的最大理论功率（KW）
|
0.9
|
1.8
|
2.9
|
5.7
|
14.1
|
20.7
|
35.6
|
92.2
|
133.2
|
|
变量
形式
|
CCY14-1B
|
|
|
|
0
|
0
|
|
0
|
0
|
0
|
|
DCY14-1B
|
|
|
|
√
|
√
|
√
|
√
|
√
|
√
|
|
YCY14-1B
|
|
|
|
√
|
√
|
|
√
|
√
|
√
|
|
SCY14-1B
|
|
|
|
√
|
√
|
√
|
√
|
√
|
√
|
|
MCY14-1B
|
|
|
|
√
|
√
|
|
√
|
√
|
√
|
|
PCY14-1B
|
|
|
|
√
|
√
|
√
|
√
|
√
|
√
|
|
LCY14-1B
|
|
|
|
0
|
0
|
|
0
|
0
|
0
|
|
ZCY14-1B
|
|
|
|
0
|
0
|
0
|
0
|
0
|
0
|
|
MYCY14-1B
|
|
|
|
√
|
√
|
|
√
|
√
|
√
|
|
BCY14-1B
|
|
|
|
√
|
√
|
√
|
√
|
√
|
√
|
|
| ※注：经技术洽谈后订货，有“0”者表示油流可以换向，有√者表示油流不可换向，空白者表示无该品种。 |
|
表2 GY14-1B（GM14-1B）轴向柱塞泵（马达）系列参数
|
|
公称排量
|
16
|
32
|
80
|
400
|
|
额定压力（MPa）
|
25
|
|
理论（空载）排量（ml/r）
|
17.0
|
34.1
|
87.6
|
365.5
|
|
1000r/min的公称流量（l/min）
|
16
|
32
|
80
|
400
|
|
公称转速（r/min）
|
1500
|
1500
|
1500
|
1000
|
|
最高转速（r/min）
|
特定
|
|
最大理论扭矩（Nm）
|
67.6
|
135.5
|
348.2
|
1452.7
|
|
1000r/min的最大理论功率（KW）
|
7.4
|
14.8
|
37
|
169.2
|
|
变量
形式
|
CGY14-1B
|
0
|
0
|
0
|
0
|
|
YGY14-1B
|
√
|
√
|
√
|
√
|
|
DGY14-1B
|
√
|
√
|
√
|
√
|
|
SGY14-1B
|
√
|
√
|
√
|
√
|
|
MGY14-1B
|
√
|
√
|
√
|
√
|
|
PGY14-1B
|
√
|
√
|
√
|
√
|
|
LGY14-1B
|
√
|
√
|
√
|
√
|
|
ZGY14-1B
|
0
|
0
|
0
|
0
|
|
BGY14-1B
|
√
|
√
|
√
|
√
|
|
MYGY14-1B
|
√
|
√
|
√
|
√
|
|
结构原理简述
这种变量型式的泵，输出压力小于调定恒压力时，全排量输出压力油，即定量输出，在输出油液的压力达到调定压力时，就自动地调节泵流量，以保持该恒压力，满足系统的要求。泵的输出恒压值，根据需要，在调压范围内可以无级调定。泵的结构见上图，该结构将输出压力油同时通至变量活塞下腔和恒压阀的控制油入口，当输出压力小于调定恒压力时，作用在恒压阀芯上的油压推力小于调定弹簧力，恒压阀处于开启状态，压力油进入变量活塞上腔，变量活塞压在最低位置，泵全排量输出压力油：当泵在调定压力工作时，作用在恒压阀芯上的油压推力等于调定弹簧力，恒压阀的进排油口同时处于开启状态，使变量活塞上下腔的油压推力相等，变量活塞平衡在某一位置工作，若液压阻尼（负载）加大，油压瞬时升高，恒压阀排油口开大、进油口关小，变量活塞上腔比较下腔压力降低、变量活塞向上移动，泵的流量减小，直至压力下降到调定恒压力，这时变量活塞在新的平衡位置工作。反之，若液压阻尼（负载）减小，油压瞬时下降，恒压阀进油口开大，排油口关小，变量活塞上腔比较下腔油压升高，变量活塞向下移动，泵的流量增大，直至压力上升至调定恒压力。

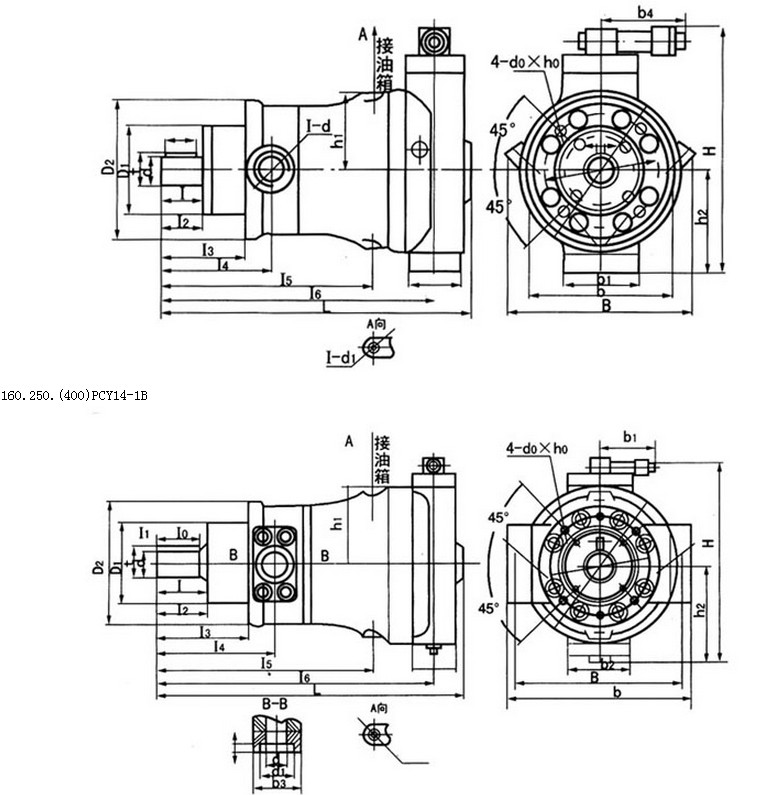

结构图
|
型号
|
进口
|
出口
|
回油口
|
|
10PCY14-1B
|
22×16
|
18×13
|
10×8
|
|
25（32）PCY14-1B
|
34×24
|
28×20
|
10×8
|
|
40PCY14-1B
|
42×30
|
34×24
|
12×10
|
|
63（80）PCY14-1B
|
50×38
|
42×30
|
12×10
|
|
160PCY14-1B
|
63×46
|
50×38
|
18×15
|
|
250PCY14-1B
|
75×55
|
63×46
|
18×15
|
|
400PGY14-1B
|
90×66
|
75×55
|
22×18
|
|
| |
|
型号
|
B
|
b
|
b0
（N9）
|
b1
|
b2
|
b3
|
b4
|
D0
|
D1
（f9）
|
D2
|
D3
|
d
（h6）
|
d1
|
d2
|
d3
|
|
10PCY14-1B
|
180
|
142
|
8
|
50
|
88
|
|
110
|
100
|
75
|
125
|
150
|
25
|
M22×1.5
|
|
M14×1.5
|
|
25（32）PCY14-1B
|
191
|
172
|
8
|
66
|
100
|
|
110
|
125
|
100
|
150
|
170
|
30
|
M33×2
|
|
M14×1.5
|
|
40PCY14-1B
|
191
|
172
|
10
|
66
|
100
|
|
110
|
135
|
100
|
150
|
170
|
32
|
M39×2
|
|
M18×1.5
|
|
63（80）PCY14-1B
|
258
|
200
|
12
|
74
|
104
|
|
110
|
155
|
120
|
190
|
225
|
40
|
M42×2
|
|
M18×1.5
|
|
160PCY14-1B
|
322
|
340
|
16
|
100
|
120
|
90
|
110
|
198
|
150
|
240
|
300
|
55
|
50
|
64
|
M22×1.5
|
|
250PCY14-1B
|
385
|
420
|
18
|
100
|
140
|
110
|
110
|
230
|
180
|
280
|
360
|
60
|
55
|
76
|
M22×1.5
|
|
400PGY14-1B
|
385
|
420
|
18
|
100
|
140
|
110
|
110
|
230
|
180
|
280
|
360
|
60
|
65
|
76
|
M22×1.5
|
|
| |
|
型号
|
H
|
h1
|
h2
|
h3
|
L
|
I
|
I0
|
I1
|
I2
|
I3
|
I4
|
I5
|
I6
|
t
|
d0×h0
|
|
10PCY14-1B
|
255
|
71
|
101
|
|
295
|
40
|
30
|
4
|
41
|
86
|
109
|
194
|
258
|
28
|
M10×25深
|
|
25（32）PCY14-1B
|
280
|
83
|
120
|
|
362
|
52
|
45
|
4
|
54
|
104
|
134
|
246
|
317
|
32.5
|
M10×25深
|
|
40PCY14-1B
|
280
|
83
|
120
|
|
362
|
52
|
45
|
4
|
54
|
104
|
134
|
246
|
317
|
35
|
M10×25深
|
|
63（80）PCY14-1B
|
329
|
108
|
140
|
|
440
|
60
|
50
|
4
|
62
|
122
|
157
|
300
|
389
|
42.8
|
M12×25深
|
|
160PCY14-1B
|
396
|
141
|
173
|
25
|
595
|
106
|
100
|
4
|
110
|
180
|
230
|
411
|
533
|
59
|
M16×35深
|
|
250PCY14-1B
|
465
|
170
|
210
|
25
|
691
|
110
|
100
|
5
|
112
|
212
|
272
|
492
|
629
|
63.9
|
M20×45深
|
|
400PGY14-1B
|
465
|
170
|
210
|
25
|
701
|
110
|
100
|
5
|
112
|
212
|
277
|
502
|
629
|
63.9
|
M20×45深
|
|
