TJ2-100,TJ2-200,TJ2-300,制动器

点击图片查看原图

型号: TJ2-100,TJ2-200,TJ2-300,
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 787
询价

公司基本资料信息
详细说明
TJ2-100,TJ2-200,TJ2-300,制动器,生产厂家,价格

用途
TJ2系列抽动器是一种由交流电磁铁操纵的常闭式抱闸制动器,能广泛应用在起重运输机械中,控制物件升降速度发及吸收运动或回转机构运动质量的惯性,使该机构停止运动或回转。
制动器主要由立板架、闸瓦、调整杆、弹簧及底座等部分组成,闸瓦与立板架,立板架与底座均由轴销连接,立板架的一边可以安装电磁铁,主弹簧安装在立板架的上方;调整杆的顶端与电磁铁的停档相近,为了增加闸瓦与制动轮表面的摩擦系数,在闸瓦上装有可更换的石棉刹车带。
当被操纵的电磁铁断电时,由制动器压缩弹簧,保持制动装成状态;当电磁铁通电吸合时,产生松闸,使机构可以运转。

技术数据

型号
配用电磁铁型号
制动力矩(N.M)
瓦块退距(mm)E=正常/最大
推丁行程(mm)X=正常/最大
电磁铁力矩(N.M)
JC=25%和40%
JC=100%
JC=25%和40%
JC=100%
TJ2-100
MZD1-100
20
10
0.4/0.6
2/3
5.5
3
TJ2-200
MZD1-200
160
80
0.5/0.8
2.5/3.8
40
20
TJ2-300
MZD1-300
500
200
0.7/1.0
3/4.4
100
40

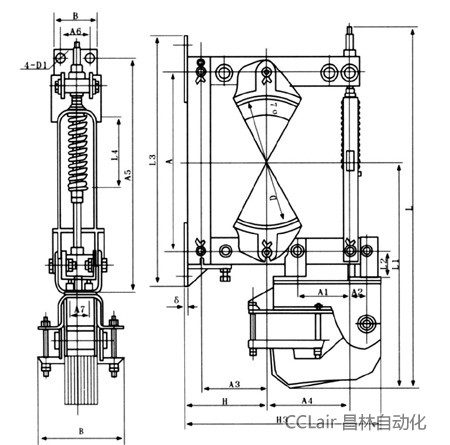

外形及安装尺寸



型号
配用闸瓦宽
制动轮直径D
尺寸(毫米)
L
L1
L2
L3
L4
B
B1
H
H1
δ
D1
A
A1
A2
A3
A4
A5
A6
A7
TJ2-100
70
100
375
230
32
260
40
70
128
100
245
5
13
160
63
27
70
100
230
40
30
TJ2-200
90
200
28
397
50
420
88
90
176
170
412
7
17
285
95
40
129
175
380
60
38
TJ2-300
140
300
825
519
62
580
157
120
235
240
566
9
1
415
155
46
190
240
540
80
54


型号
制动闸瓦宽
交流制动器
弹簧力(公斤)
弹簧长度(mm)
TJ2-100
10
15.5
49.4
15
20.5
46.4
20
26.5
42.8
TJ2-200
60
47
115
80
58.5
110
100
70.5
107
120
82
101
140
93
92
160
105
96.5
TJ2-300
300
142
190
350
161.5
184.5
40
180.5
179.5
450
200
174
500
200
169
