MDZ1-100,MDZ1-200,MDZ1-300,单相制动电磁铁,生产厂家,价格


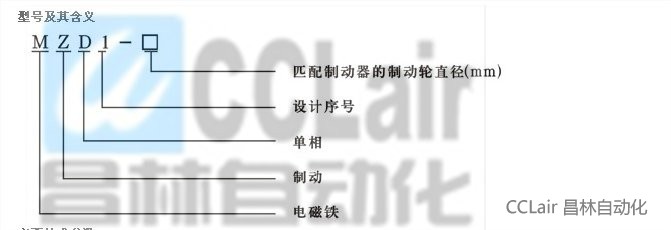

适用范围
MZD1系列单相制动电磁铁(以下简称电磁铁)适用于交流50Hz额定电压到380V的电路中,主要作为匹配TJ2系列闸瓦制动器的动力装置。



主要技术参数
电磁铁的工作制有间断长期工作制及反复短时工作制两种类型,额定工作电压为交流50Hz、220V及380V两种。
长期工作制即TD=100%,其每小时动作次数不超过20次,反复短时工作即TD=40%,每小时操作次数不超过300次。
在正常工作条件下对于反复短时工作制的电磁铁寿命为60万次。
电磁铁在电压不低于85%额定工作电压时,其技术数据如表所示。
型号
电磁铁转矩(N.M)
衔铁的重力转矩(N.M)
吸持时电流 A
回转角度α
额定回转角度下制动杆的位移(mm)
重量(kg)
通电持续率
40%
100%
MDZ1-100
5.39
2.94
0.49
≤0.8
7.5
2.6~3
4.4
MDZ1-200
39.2
19.6
3.5
≤3
5.5
3.2~3.8
18
MDZ1-300
98
39.2
9
≤8
5.5
4.0~4.4
40
主要技术参数
电磁铁制成敞开式,防护等级为IP00
电磁铁主要是由铁芯,衔铁及线圈三大部分组成的回转拍合式的工作结构。
当线圈通电时,衔铁被吸合到铁芯上,这时衔铁通过停档压在制动杆上迫使制动杆移动,从而使制动器闸瓦松开。当电源切断时,制动器在弹簧的作用下,使衔铁离开铁芯,则制动器将闸瓦抱紧,达到制动效果。

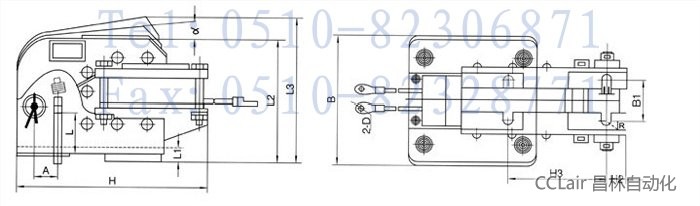

外形及安装尺寸


型号
尺寸
回转角度α
L
L1
L2
L3
B
H
H1
H2
D
R
A
B1
H3
MDZ1-100
30
7
107
128
128
181
9
18
5.5
4.5
22
30
85
7.5
MDZ1-200
56
9
172
205
176
299
13
27
5.5
6.5
40
42
140
5.5
MDZ1-300
85
12
227
270
243
385
17
40
5.5
8.5
46
57
224
5.5


注:尺寸L3是当磁铁释放后,其边缘的最大位置。
