一、主要用途
主要用于快速制动，准确定位，断电保护场合。
DHM3-□C和DHM3-□S两派生系列主要与YEJ系列及其他系列电动机配套成一种新型的电磁制动三相异步电动机，制动器线圈的励磁直流电压为99V（制动力矩≤30Ｎm）和17 V（制动力矩＞30Ｎm）有专为制动器配套的整流装置。
DHM４系列主要为电动滚筒制动而设计生产的，同时在机床，搬运机械、包装机机械。及其他系统中也表现出很好的功效。
DHM５、DHM６系列先应用于数控机床等精密设备上。
二、制动器在下列条件下能可靠工作
１．制动器安装地点海拔不超过2000m；
２．周围环境温度－5℃～+40℃；
３．周围介质中无爆炸危险，且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；
４．制动器线圈电压波动不超过+5％～-15％额定电压；
５．在干式条件下工作。
三、安装
１．安装时制动器必须清洗干净，摩擦面和制动器内部不得有油污和尘埃。
２．齿轮套不允许有轴向窜动。
主要性能参数
安装示意图
外型与安装尺寸
主要用于快速制动，准确定位，断电保护场合。
DHM3-□C和DHM3-□S两派生系列主要与YEJ系列及其他系列电动机配套成一种新型的电磁制动三相异步电动机，制动器线圈的励磁直流电压为99V（制动力矩≤30Ｎm）和17 V（制动力矩＞30Ｎm）有专为制动器配套的整流装置。
DHM４系列主要为电动滚筒制动而设计生产的，同时在机床，搬运机械、包装机机械。及其他系统中也表现出很好的功效。
DHM５、DHM６系列先应用于数控机床等精密设备上。
二、制动器在下列条件下能可靠工作
１．制动器安装地点海拔不超过2000m；
２．周围环境温度－5℃～+40℃；
３．周围介质中无爆炸危险，且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；
４．制动器线圈电压波动不超过+5％～-15％额定电压；
５．在干式条件下工作。
三、安装
１．安装时制动器必须清洗干净，摩擦面和制动器内部不得有油污和尘埃。
２．齿轮套不允许有轴向窜动。
主要性能参数
|
规格
Size |
额定静力矩
Rated Dynamic Torque N·m |
额定电压：
Rated Voltage DCV |
线圈消耗功率 (20℃)
Coil Consumption power(20℃) W |
允许最高转速
Allowed Max Revolution r/min |
|
0.4AT
|
4
|
90
|
17
|
3000
|
|
1.2A
|
12
|
24
|
45
|
3000
|

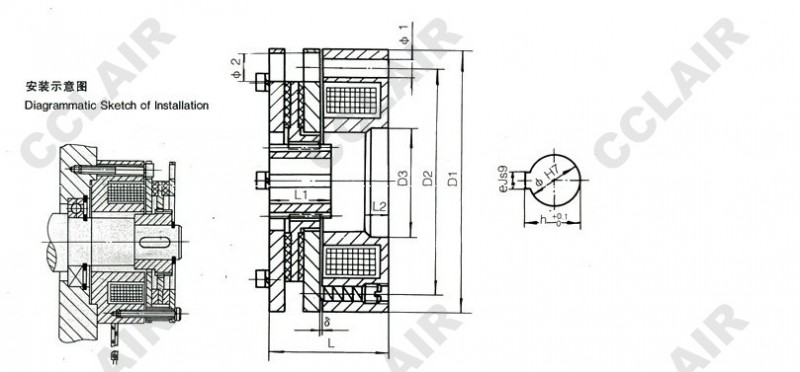

安装示意图
外型与安装尺寸
|
规格
Size |
径向尺寸 Radial Demensions
|
轴向尺寸 Axial Demensions
|
||||||||||
|
D1
|
D2
|
D3
|
ф1
|
ф2
|
ф
|
h
|
e
|
L
|
L1
|
L2
|
δ
|
|
|
0.4AT
|
84
|
74
|
31.5
|
3-ф4.5
|
3-ф8.5
|
18
|
20.8
|
6
|
43.5
|
20
|
-
|
0.2
|
|
1.2A
|
110
|
95
|
42H7
|
3-ф5.4
|
3-ф10
|
18
|
20.8
|
5
|
44.9
|
25
|
10
|
0.4
|
