CLF-80,CLF-100,CLF-125,CLF-150,双闸气锁耐磨陶瓷出料阀(气动双闸板阀)

点击图片查看原图

型号: CLF-80,CLF-100,CLF-125,CLF-150
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 447
询价

公司基本资料信息
详细说明

主要技术参数

形式及型号

CLF型

驱动方式

气动

气缸工作压力

0.4-0.6MPa

规格通径

DN80、DN100、DN125、DN150

阀板材料

Yg8(硬质合金)

阀体材料

碳钢

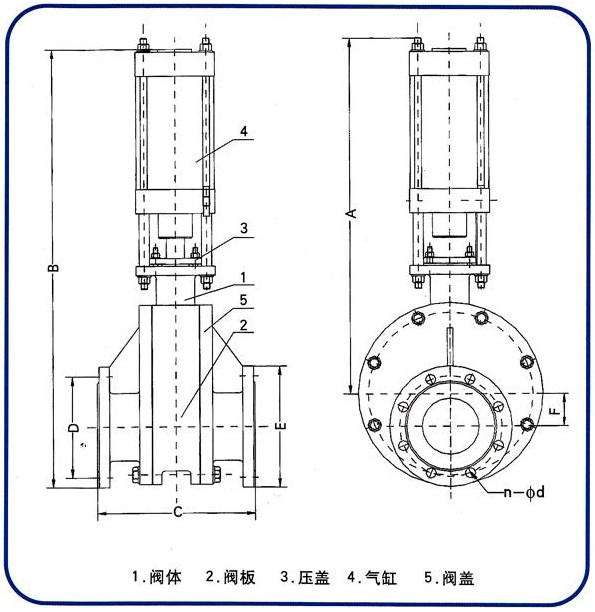

技术参数

公称通径

使用压力

CLF型双闸板气动出料阀

孔数

DN

MPa

A

B

C

D

E

F

n-Φd

80

0.4-0.6

574

671

260

160

195

47

8-Φ18

100

0.4-0.6

673

780

279

180

215

57.5

8-Φ18

125

0.4-0.6

737

900

300

210

245

60

8-Φ18

150

0.4-0.6

822

1042

398

240

280

86

8-Φ18

主要特点

气动出料阀设置于仓泵物料出口,仓泵输送时,该阀打开,仓泵输送结束时,该阀关闭。工作时,气缸通过活塞杆带动阀芯做往复运动,从而来打开或关闭阀门。该阀在气力输送系统中作为出料阀使用,已成为目前的主流配置。


CLF-80,CLF-100,CLF-125,CLF-150
