一、HX2带双接管呼吸阀概述：

HX2带双接管呼吸阀它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗。我公司生产的呼吸阀，具有结构紧凑、通气量大、泄漏量小、密封性能好等特点。根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀"。可见呼吸阀、阻火器是储罐不可缺少的安全设施。

HX2带双接管呼吸阀根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”。可见呼吸阀、阻火器是储罐不可缺少的安全设施。它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗。我公司生产的呼吸阀，具有结构紧凑、通气量大、泄漏量小、密封性能好等特点。

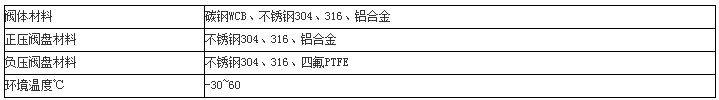

二、HX2带双接管呼吸阀零部件材料：

三、HX2带双接管呼吸阀法兰连接尺寸:

一、HXF系列呼吸阀产品简介：

HXF系列呼吸阀是固定在储罐顶上的通风装置。以保证储罐内压的正常状态，，防止罐内超压或超真空使储罐遭受损坏，也减少罐内液体液体挥发损耗。

根据国家《石油化工设计防火规范》GB50160的规定：“甲、乙类液体的固定拱顶灌，应设阻火器和呼吸阀”，而我国呼吸阀产品类型单一，还满足不理石油化工部门的需要，为解决上述问题，我公司研制开发HX系列新产品。该产品具有类型多，规格齐全，结构紧凑，重量轻，通风量大，泄露小等优点。产品有单呼阀，单吸阀，结构型式均可与阻火器组合构造，也可配制所需的接管。


二、代号说明：

1、呼吸阀代号以HX表示，HX为阻火呼吸阀代号。

2、呼吸阀类型代号以呼入和呼出口有否接管来分类，共8种，见表1：

四、标志意义：

五、操作压力和使用环境温度

呼出压力：B、+980PaC、+1750PaD、+4KPaE、+18KPa

呼出压力：B、-295PaC、-295PaD、0.5KPa

(操作压力指标也可以由客户指定)

使用环境温度：-30°C ~ +60°C

六、工作介质

汽油、煤油、柴油、芳烃、硫、空气等，或其他石油化工物料，阻火类别的选用‘‘HGJ21-89''进行，选用IIA或IIB级由用户指定。

七、制造和检验标准

参照‘‘SY7511-87''、‘‘GB5908-86''等标准进行制造和验收。

法兰连接采用HG20592-97,PN1.0，也可以根据用户需求，按HGJ、JB、ANSI-16.5、JIS等其他标准进行制造。

八、带双接管阻火呼吸阀的维护与保养:

为了确保带双接管阻火呼吸阀的性能达到安全使用目的，阻火呼吸阀应定期进行检查和保养：

1、 检查压力阀盘和真空阀盘动作是否灵活，导杆及阀封环接触面有无损伤。

2、 重新安装压力盘和真空盘时应保证接触面严密，导杆升降灵活。

3、启用新的呼吸阀时必须清除盘的防震物。

九、带双接管阻火呼吸阀订货需知：

订货时请注明：产品名称、公称通径、材质、压力等级、法兰标准、工作温度等。

十、带双接管阻火呼吸阀标志及包装：

每台带双接管阻火呼吸阀出厂时提供下列文件：

a 产品铭牌、合格证。

b 产品试压检测报告 。

c 产品质量保证书。

材质标准：WCB、CF8、CF8M、CF3M、20#钢、16MN、及各种特殊合成钢。
制造标准：国标、美标、德标、日标；
驱动标准：手动、电液动、气动、液动、电动。
产品现已广泛应用于化工、石油、电力、造纸、市政工程等领域，各项技术均达到国际水平。
