LUCB-21-100,LUCB-21-125,LUCB-21-150,LUCB-21-200,LUCB-21-250,LUCB-21-300,涡轮流量传感器
|
管道口径 |
25-300mm中间任意值 | ||||||||
|
精度 |
液体 ±1.0% 气体 ±1.5% 液体 ±1.5% | ||||||||
|
输出信号 |
二线制4-20mA 三线制4-20mA 三线制电压脉冲（低电平：0-1V;高电平：大于4V） | ||||||||
|
工作电源 |
3.6V电池、+12VDC、+24VDC | ||||||||
|
工作压力 |
0-2.5Mpa.(应用户要求，可提供其他压力等级的流量计需定做) | ||||||||
|
压力损失 |
△P=1.1xrxV² (式中△P：压力损失Pa:V:流速m/s；r;流体重度kgf/m）。 | ||||||||
|
传感器材质 |
碳钢：不锈钢（1Cr18Ni9Ti） | ||||||||
|
被测介质温度 |
-20℃~+250℃；高温型：-20℃~350℃ | ||||||||

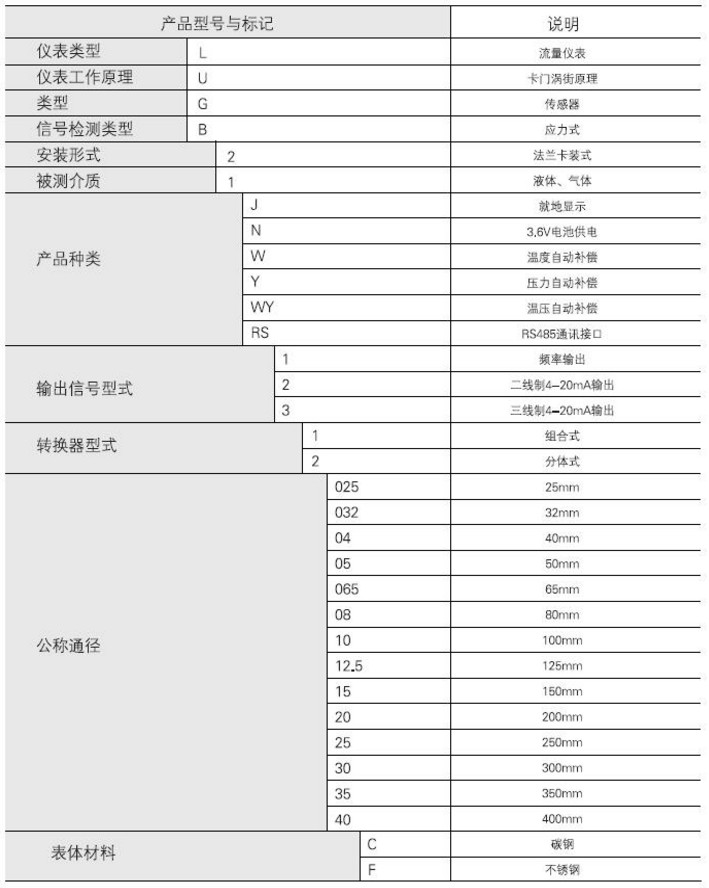

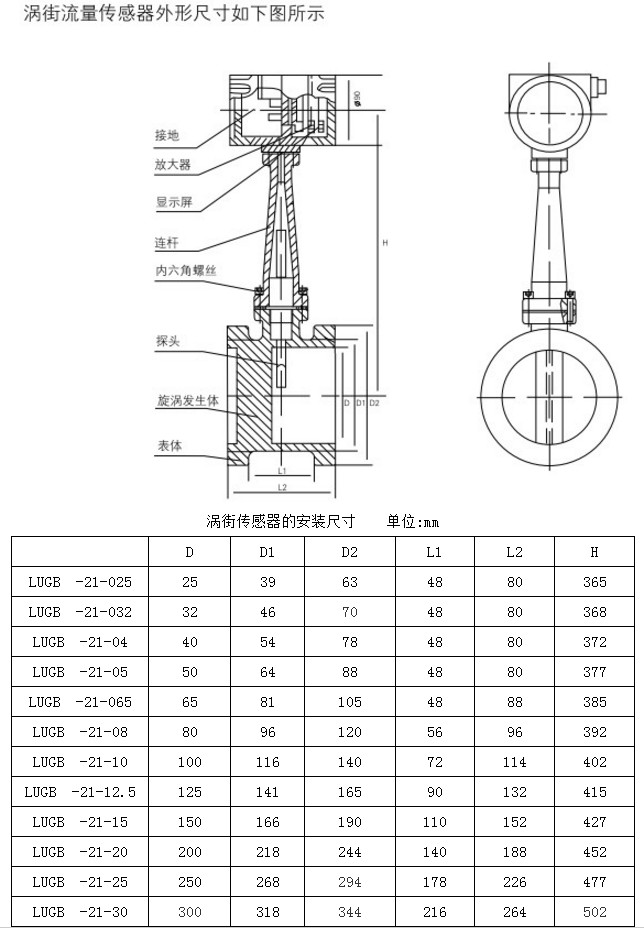

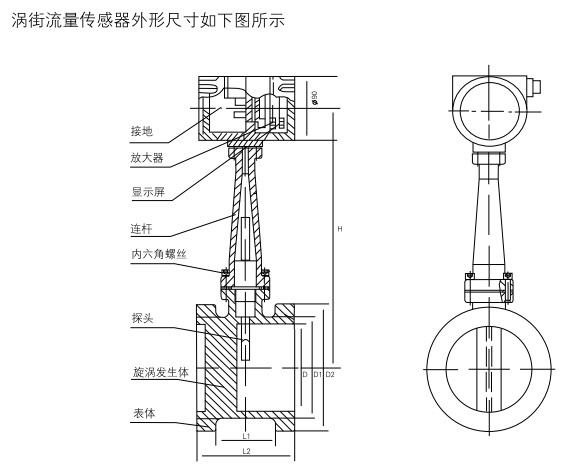

| 涡街传感器的安装尺寸 单位:mm | ||||||
| D | D1 | D2 | L1 | L2 | H | |
| LUGB -21-025 | 25 | 39 | 63 | 48 | 80 | 365 |
| LUGB -21-032 | 32 | 46 | 70 | 48 | 80 | 368 |
| LUGB -21-04 | 40 | 54 | 78 | 48 | 80 | 372 |
| LUGB -21-05 | 50 | 64 | 88 | 48 | 80 | 377 |
| LUGB -21-065 | 65 | 81 | 105 | 48 | 88 | 385 |
| LUGB -21-08 | 80 | 96 | 120 | 56 | 96 | 392 |
| LUGB -21-10 | 100 | 116 | 140 | 72 | 114 | 402 |
| LUGB -21-12.5 | 125 | 141 | 165 | 90 | 132 | 415 |
| LUGB -21-15 | 150 | 166 | 190 | 110 | 152 | 427 |
| LUGB -21-20 | 200 | 218 | 244 | 140 | 188 | 452 |
| LUGB -21-25 | 250 | 268 | 294 | 178 | 226 | 477 |
| LUGB -21-30 | 300 | 318 | 344 | 216 | 264 | 502 |

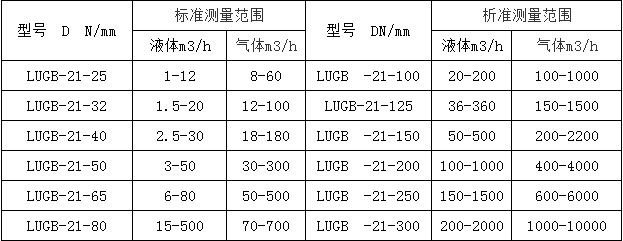

| 型号 D N/mm | 标准测量范围 | 型号 DN/mm | 析准测量范围 | ||
| 液体m3/h | 气体m3/h | 液体m3/h | 气体m3/h | ||
| LUGB-21-25 | 1-12 | 8-60 | LUGB -21-100 | 20-200 | 100-1000 |
| LUGB-21-32 | 1.5-20 | 12-100 | LUGB-21-125 | 36-360 | 150-1500 |
| LUGB-21-40 | 2.5-30 | 18-180 | LUGB -21-150 | 50-500 | 200-2200 |
| LUGB-21-50 | 3-50 | 30-300 | LUGB -21-200 | 100-1000 | 400-4000 |
| LUGB-21-65 | 6-80 | 50-500 | LUGB -21-250 | 150-1500 | 600-6000 |
| LUGB-21-80 | 15-500 | 70-700 | LUGB -21-300 | 200-2000 | 1000-10000 |
