SWP-ET100-802R-A-03-HL-(100),SWP-ET100-006,SWP-ET100-803,温度变送控制器

SWP-ET100-805,SWP-ET100-806,SWP-ET100-807,SWP-ET100-808

概述  　　
SWP-ET100温度现场变送控制器是本公司推出新一代先进的现场变送单元。采用铝合金外壳进口的高精度铂电阻传感器或热电阻传感器，抗腐蚀，抗过载，稳定性好，精度高，集测量显示变送，控制，通讯为一体。可应用于石油，化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制。
仪表技术指标： 　　
测量范围 　　　　　 -200℃～600℃
精　度　　　　　　　0.5%或0.2%
防爆类型　　　　　　普通型（非防爆）
隔爆型（dIIBT4）
外形尺寸　　　　　　LED显示：LED显示：Φ100×60
显示　　　　　　　　 4位LED显示
输出特性　　　　　　带上下限控制或报警输出
继电器接点容量3A/250VAC
SSR可控硅触发信号0.5A/400V
SCR固态继电器触发信号300Ma/6V
使用环境　　　　　　相对湿度≤90%，温度-10～50℃
介质温度　　　　　　-20 ～ +70℃
防护等级　　　　　　IP65
连接方式　　　　　　M20×15mm或根据用户要求
供电方式　　　　　 AC220V或DC24V
通讯功能　　　　　　RS485或RS232通讯方式（波特率　1200～9600pbs）
工作原理

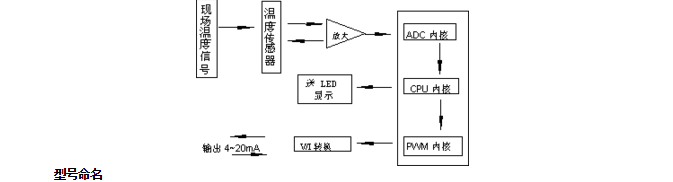

仪表通过温度传感器把温度信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D 转换模块进行模拟量到数字量的变换。最后由CPU进行数据处理并显示及PWM输出。原理框图如下：
