一、概述
LU-MSC100木材温、湿度控制仪，集检测、记录、PID控制与数据打印于一身，主要用于热处理的生产中。4支PT100热电阻输入和仪表报警、控制输出，输入与输出完全隔离。第一、第二通道检测环境湿度1和环境（干球）温度1。第三、第四通道检测环境湿度2和环境（干球）温度2。并做到记录和打印数据的功能。
具有灵活的数据存储模式：记录的存储空间动态可调，每一通道都有独立可调的记录间隔；用户可根据需要选择通道和记录间隔进行数据存储。大容量FLASH闪存芯片存储历史数据，掉电保存，内部存储时间可达140个小时至5600天。
具有方便的数据处理方式：直接连接微型打印机，打印用户指定时间的数据及曲线；通过RS232通讯接口与便携计算机、掌上电脑（PAD）连接，直接上传仪表的实时/历史数据，可通过上位机数据管理软件，对数据进行分析、存档、打印等处理；也可与组态王、MCGS等专业组态实时监控系统连接。
具有强大的显示功能：特大数字显示、棒图显示、实时曲线显示、历史曲线显示、报警查寻、报警状态显示等，曲线画面均有缩放功能，并提供智能化历史趋势全自动回放功能，具有时间和幅度缩放功能，查找报警点极为方便，同时提供定位查寻功能，可直接查询某年、月、日、时、分、秒的数据，方便快捷；具有流量统计功能，可查寻任意时段的流量累积值；
采用模块化设计，组配更加灵活，不同采集板可以同时使用；电源与采集板分层设计，输入与输出之间的电气完全隔离，大大提高仪表的可靠性。
同时具有中英双语显示界面。
二、技术指标
● LCD： 128*64单色液晶显示器
● 温度测量范围：0-100℃
● 温度基本误差：±1℃
● 湿度测量范围：0-100%RH
● 湿度分辨力：1%RH
● 采集周期：0.5秒
● 数据记录间隔的设置范围：1秒到4分钟
● 存储时间：T=存储容量/各有效通道的记录间隔的导数之和；打开的通道数越多，记录间隔越小，保存时间越短。当存储数据为空时，存储容量即总存储次数为 4000*504。
如：当存储数据为空时，打开通道为1、2、3、4通道，各通道记录间隔分别为1秒，5秒，10秒，20秒。则T=4000*504/（1/1+1/5+1/10+1/20）=1493333.3秒=414.8小时=17.28天
● 电源：AC220V±%10，50Hz±2Hz
● 环境温度：0-45℃
● 环境湿度：0-85%

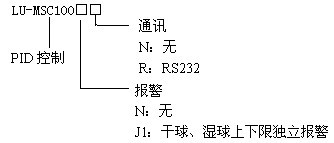

三、型号说明

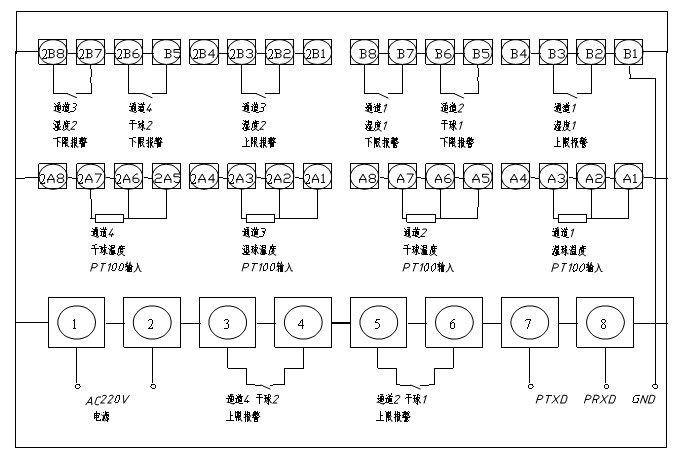

四、接线方法
