JYB-31515,JYB-31516,JYB-31517,JYB-31518,JYB-31519,
技术参数
● 性能指标
(参考条件：无迁移状态，硅油灌充液，316L隔离膜片)
输出信号： 二线制
负载特性： (见右图）
● 精 度：
线性输出：±0.075~±0.1%（对量程比为1：1），包括线性、变差、重复性的综合误差。
开方输出：在输出压力为4 -100%时为±（0.2%的标准定量程＋ 0.05的上限）。
● 稳 定 性： 对于DP量程代号3、4、5，为最高量程的±0.2%，对 于其他的量程代号，为最高量程的±0.25%。
● 湿度：0-100%相对湿度
● 启动时间：在最小阻尼时，最多20秒钟。
● 容积吸取量：小于0.16cm3。
● 阻 尼： 电气阻尼为0～32秒。
此外，敏感元件还有0.2秒的恒定阻尼时间
● 静压影响（DP变送器）
零点误差： 对于14MPa为最高量程的±0.25%,对于量程代号3为最高量程的±0.5%，通过零点调整可以得到校正。
量程误差：每6MPa可校正到输入±25%,或对于量程代号3,为±0.5％。这种误差在安装前可以调校消除。
● 静压影响（HP变送器）
零点误差：对于32MPa为最高量程的±1.0%。通过零点调整可以得到校正。
● 温度影响
·在最大量程零点误差：每56℃为量程的±0.5%。总的影响包括量程和零点误差：每56℃为量程±1.0%。对于量程范围编号3,影响量加倍。
·在最小量程零点误差：每56℃为量程的±3%。总的影响包括量程和零点误差：每56℃为量程±3.5%。对于量程范围编号3，影响量加倍。
● 振动影响：频率0～200Hz,任意方向上每个g为±0.05%上限值。
● 电源影响：小于标定量程0.005%/V。
● 安装位置影响：零点漂移不大于(0.25kPa),此误差可通过校正消除,对量程无影响。
● 电磁场干扰／射频干扰影响:按照SAMA PMC33.1,从20～1000MHz进行试验，场强可高至30V/M
●结构规格

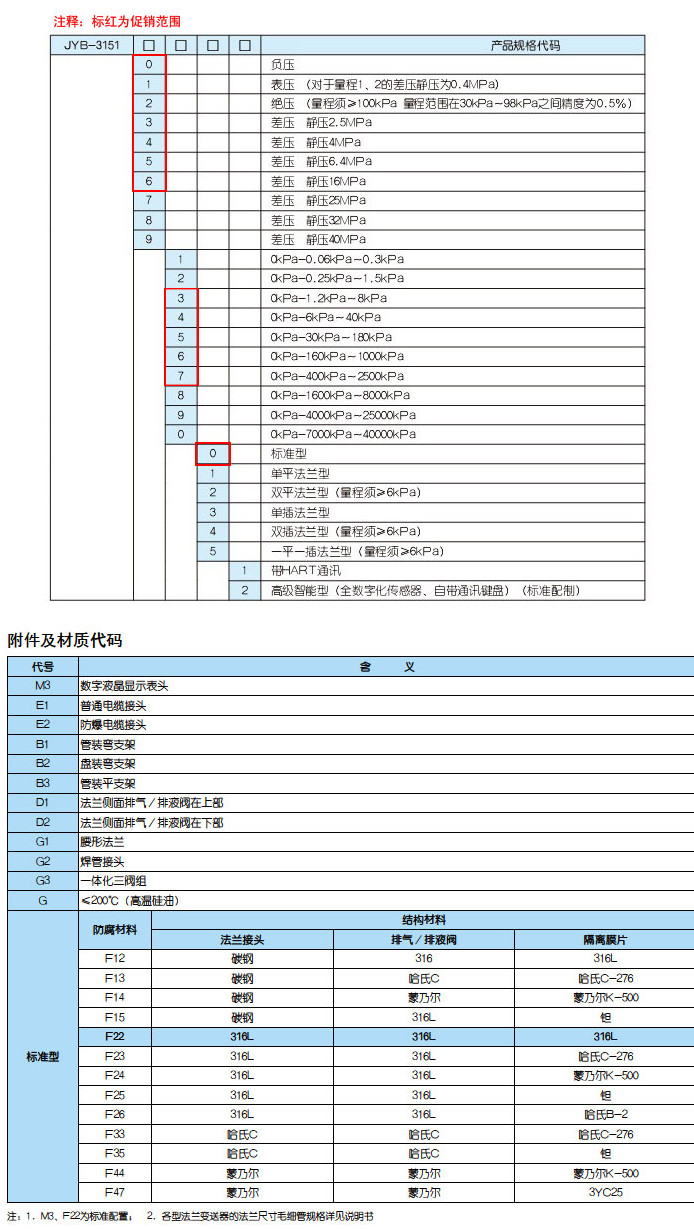

注：材料适用性请参考10页附件及材质代码。
接触介质的材料：
隔离膜片：316L不锈钢，哈氏合金。
排气/排液阀：316L不锈钢，哈氏合金或蒙乃尔合金。
工艺法兰和连接头：316不锈钢，哈氏合金或蒙乃尔合金。
接触介质的o形环：氟橡胶、丁晴橡胶。（可选）
灌充液：硅油 螺拴：碳钢镀镉
电子线路外壳：低铜铝
o形密封圈：丁晴橡胶、氟橡胶。（可选）
涂漆：聚氨脂。
工艺连接件：对于范围代号3、4、5的变送器，其两支法兰的中心连接孔距为54mm，孔上为NPT1/4-18;对于范围代号为6、7的变送器则为56mm和NPT1/4-18.对于范围代号为8的变送器则为57.2mm和NPT1/4-18。对于范围3、4、5的变送器，其两支连接头上引压孔为NPT1/4-14,法兰连接头可翻转分别给出50.8mm中心距，54mm，或57.2mm。
电气连接件：具备现场在线测试端子。
重 量：不包括选用件，AP、DP、GP和HP型重2.4公斤。
●使用条件
总体防护性能符合：IP67（相关参数）
●电源电压：
12～45VDC本安防爆型产品须由相应的安全栅供电（标准为24VDC，无负载可工作于12VDC,大液晶表头不低于16VDC）
●产品使用环境
使用温度：－20～＋80℃ 储藏温度：－40～＋104℃
湿 度：0～90％
防爆型产品使用环境条件：
温度：－20～＋40℃ 相对湿度：5～95％
大气压力：86～106KPa
本安型产外配安全栅参数：
Uo≤28r DC、Io≤30mA、Po≤0.84
