BM3-C3-4t-6B,BM3-C3-5t-6B,BM3-C3-6t-6B,BM3-C3-7.5t-6B,
◆不锈钢材料，S型结构，焊接密封，拉向或压向承载。
◆防护等级IP68
◆适用于吊钩秤、机改秤、料斗秤及各类电子称重设备。
推荐选择型号：
|
50kg
|
C3/A5S/B10S
|
BM3-xx-500kg-3B
|
|
xxt
|
C3/A5S/B10S
|
BM3-xx-xxt-6B
|
|
500kg-7.5t通过OIML C3级认证及NTEP A5S/B10S级认证 |
||
技术指标
|
额定载荷 |
t |
0.5/1/2.5/3/4/5/6/7.5 |
||
|
精度 |
C3 |
A5M
|
B10S
|
|
| 认证 |
OIML R60 C3
|
III 5000单只
|
III 10000单只
|
|
|
最大检定分度数 |
n max |
3000 |
5000
|
10000
|
|
最小检定分度值 |
v min |
Emax/10000 |
Emax/15000 |
Emax/10000 |
|
综合误差 |
(%FS) |
≤±0.020 |
≤±0.018 |
≤±0.035 |
|
蠕变 |
(%FS/30min) |
≤±0.016 |
≤±0.012 |
≤±0.030 |
|
温度对输出灵敏度的影响 |
(%FS/10℃) |
≤±0.011 |
≤±0.009 |
≤±0.030 |
|
温度对零点输出的影响 |
(%FS/10℃) |
≤±0.015 |
≤±0.010 |
≤±0.030 |
|
输出灵敏度 |
(mv/v) |
2.0±0.004 |
||
|
输入阻抗 |
(Ω) |
350±3.5 |
||
|
输出阻抗 |
(Ω) |
351±2 |
||
|
绝缘阻抗 |
(MΩ) |
≥5000(50VDC) |
||
|
零点输出 |
(%FS) |
≤±1.5 |
||
|
温度补偿范围 |
(℃) |
-10～+40 |
||
|
允许使用温度范围 |
(℃) |
-35～+70 |
||
|
推荐激励电压 |
(V) |
5～12(DC) |
||
|
最大激励电压 |
(V) |
18(DC) |
||
|
安全过载范围 |
(%FS) |
150 |
||
|
极限过载范围 |
(%FS) |
300 |
||
| ATEX等级（可选） |
II 1G Ex ia II 1C T4
|
II 1D Ex iaD20 T73℃
|
II 3G Ex nL II C T4
|
|
|

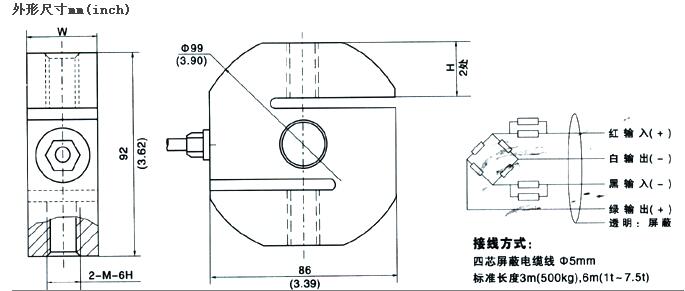

量程(t) |
0.5 |
1.0 |
2.0-2.5 |
3.0 |
4.0 |
5.0 |
6.0 |
7.5 |
|
W |
32(1.26) |
32(1.26) |
32(1.26) |
32(1.26) |
36(1.42) |
50(1.97) |
50(1.97) |
50(1.97) |
|
M |
M12x1.75 |
M12x1.75 |
M20x1.5 |
M20x1.5 |
M20x1.5 |
M24x2 |
M24x2 |
M24x2 |
|
H |
25(0.98) |
25(0.98) |
25(0.98) |
25(0.98) |
25(0.98) |
24(0.94) |
24(0.94) |
24(0.94) |
