1.产品简介：
SWP-GFN系列高精度型PID自整定数字/光柱显示控制仪（外给定或阀位控制）适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)，集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示方式。
2.产品参数:

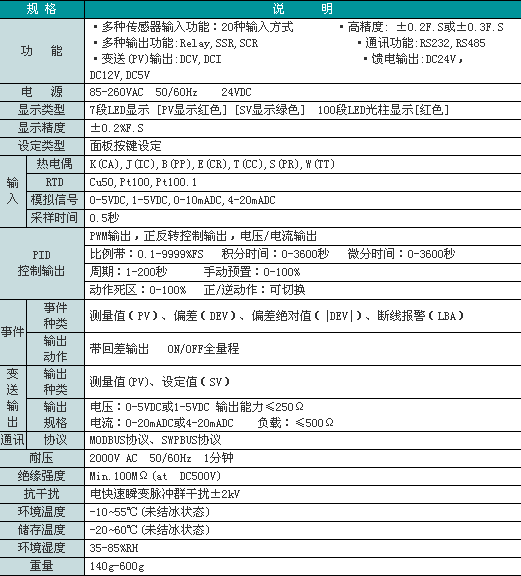

技术参数
型谱表
|
型 号
|
代 码
|
说 明
|
|||||||||||
|
SWP-GFN
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
-□□
|
-□
|
□
|
-□
|
-□
|
-□
|
SWP-GFN系列PID数字显示控制仪
|
|
SWP-GFNT
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
-□□
|
-□
|
□
|
-□
|
-□
|
-□
|
SWP-GFNT系列PID光柱显示控制仪
|
|
外形尺寸
|
4
7
8
9
|
96×48mm（横式），48×96（竖式）*2
72×72mm*1
160×80mm（横式）,80×160mm（竖式）*2
96×96mm *2
|
|||||||||||
|
控制作用
|
15
25
|
外给定控制
阀位控制（继电器正转反转控制）
|
|||||||||||
|
通讯方式
|
-□
|
参见 “通讯方式”
|
|||||||||||
|
控制输出方式
|
□
|
参见 “控制输出方式”
|
|||||||||||
|
变送输出方式
|
□
|
参见 “变送输出方式”
|
|||||||||||
|
PV输入类型
|
-□□
|
参见“输入类型”
|
|||||||||||
|
SV输入类型
|
-□□
|
参见“输入类型”
|
|||||||||||
|
第一报警方式
|
- □
|
参见“报警方式”
|
|||||||||||
|
第二报警方式
|
□
|
参见“报警方式”
|
|||||||||||
|
馈电输出
|
-P
|
DC24V馈电输出
|
|||||||||||
|
供电方式
|
-W
-T
|
DC24V供电
AC85-260V供电（开关电源）（可省略）
|
|||||||||||
|
外形特征
|
-S
|
竖式显示仪表
|
|||||||||||
*1: GFN70通讯、变送输出、馈电功能只能指定其中一项
*2: GFN40、GFN80、GFN90、GFNT80通讯、变送输出、馈电功能节点总数≤2个
※：备注：默认是横式显示仪表
※：仅GFNT80型号提供光柱显示功能
★通讯方式：
|
选型代码
|
0
|
2
|
3
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-485
|
特殊规格
|
★控制输出方式：
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
输出方式
|
无输出
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
特殊规格
|
SOT输出
|
★ 06-可控硅过零触发脉冲输出 07-电压控制固态继电器输出 09-双向可控硅输出
★变送输出方式：
|
代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊规格
|
★输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA开方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V开方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V开方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切换输入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
|
代码
|
N
|
H
|
L
|
G
|
A
|
D
|
|
报警方式
|
无报警
|
上限报警
|
下限报警
|
偏差内报警
|
偏差外报警
|
LBA报警
|
SWP-GFN415,SWP-GFN425
SWP-GFN715,SWP-GFN725
SWP-GFN815,SWP-GFN825
SWP-GFN915,SWP-GFN925
SWP-GFNT415,SWP-GFNT425
SWP-GFNT715,SWP-GFNT725
SWP-GFNT815,SWP-GFNT825
SWP-GFNT915,SWP-GFNT925
