SWP-FA，SWP-FA101,SWP-FA401,SWP-FA701,SWP-FA801,SWP-FA901经济型单回路数字显示控制器
1.产品简介：
SWP-FA系列经济型数字显示控制器可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示），使测量值得显示更为清晰直观。
2.产品参数:

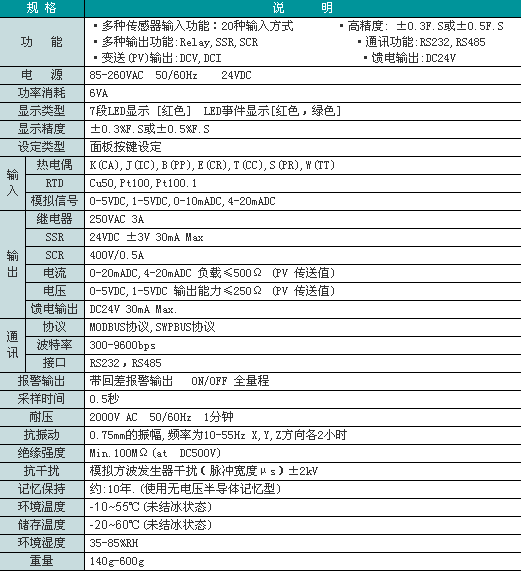

技术参数
型谱表
|
型 号
|
代 码
|
说 明
|
|
SWP-FA
|
□
|
□
|
-□
|
-□
|
/□
|
/□
|
/□
|
/□
|
-□
|
-□
|
SWP-FA系列经济型单回路数字显示控制器
|
|
外形尺寸
|
1
4
7
8
9
|
|
|
|
|
|
|
|
|
|
48×48mm
96×48mm（横式），48×96mm（竖式）
72×72mm
160×80mm（横式）,80×160mm（竖式）
96×96mm
|
|
控制方式
|
01
|
|
|
|
|
|
|
|
|
单回路显示控制器
|
|
输入类型
|
-□
|
|
|
|
|
|
|
|
参见 “输入类型表”
|
|
扩展功能一
|
-□
|
|
|
|
|
|
|
参见 “扩展功能表-扩展功能一”
|
|
扩展功能二
|
/□
|
|
|
|
|
|
参见 “扩展功能表-扩展功能二”
|
|
扩展功能三
|
/□
|
|
|
|
|
参见 “扩展功能表-扩展功能三”
|
|
扩展功能四
|
/□
|
|
|
|
参见 “扩展功能表-扩展功能四”
|
|
扩展功能五
|
/□
|
|
|
参见 “扩展功能表-扩展功能五”
|
|
供电方式
|
-W
-T
|
|
DC24V供电
AC85-260V供电（开关电源）
220V±10%（线性电源，可省略）
|
|
外形特征
|
-X
-S
|
横式显示仪表（可省略）
竖式显示仪表
|
★输入类型表：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA开方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V开方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V开方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切换输入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
★扩展功能表：
|
扩展功能一
|
扩展功能二
|
扩展功能三
|
扩展功能四
|
扩展功能五
|
|
代码
|
功能
|
代码
|
功能
|
代码
|
功能
|
代码
|
功能
|
代码
|
功能
|
|
N
|
无
|
N
|
无
|
N
|
无
|
N
|
无
|
N
|
无
|
|
J1
|
常开继电器
|
J1
|
常开继电器
|
A2
|
4-20mA
输出*1
|
C2
|
RS232
通讯接口*1
|
P1
|
DC24V
馈电30mA
|
|
J2
|
常闭继电器
|
J2
|
常闭继电器
|
A3
|
0-10mA
输出*1
|
C3
|
RS485
通讯接口*1
|
P2
|
DC12V
馈电30mA
|
|
J6
|
SCR输出
|
J6
|
SCR输出
|
A4
|
1-5V输出*1
|
D
|
特殊规格
|
D
|
特殊规格
|
|
J7
|
SSR输出
|
J7
|
SSR输出
|
A5
|
0-5V输出*1
|
.
|
|
|
|
|
J9
|
SOT输出
|
J9
|
SOT输出
|
D
|
特殊规格
|
.
|
|
|
|
|
D
|
特殊规格
|
D
|
特殊规格
|
.
|
|
.
|
|
|
|
备注：*1：FA10、FA70在扩展功能三、扩展功能四中只能指定一项功能。
|
