1. 产品概述

1.1 DBF系列超低噪声变压器风扇适用于大型电力变压器、电炉变压器的冷却系统，它是依据中华人民共和国机械行业标准JB/T9642-1999《变压器风扇》和企业标准Q/CED02-2000《DBF系列低噪声变压器风扇》等标准设计制造的，与BF系列变压器风扇比较噪声平均降低5-10dB（A），该产品具有噪声低、性能稳定、效率高、运行可靠、寿命长等特点，是目前国内较为先进的低噪声专用风扇。该系列产品曾被保定变压器、西安变压器、西门子变压器、中山ABB变压器等近20家大中型变压器厂配套使用。

DBF系列产品借鉴国内外同类产品的结构特点：风扇采用低噪声叶型，铆接叶轮，驱动电机为低噪声专用电机，采用进口全密封低噪声轴承，同时特殊防水结构，防护分级为IP55，适用于户外各种气候环境使用。

2. 型号说明

2.1 型号含义

2.2 代号含义

代号	吹风方向		环境代号
	Q	H	W	TH	TA
含义	前吹(空气由电动机流向叶轮)	后吹(空气从叶轮流向电动机)	一般地区(略)	湿热带	干热带

3. 环境条件

3.1 周围空气温度：－40℃～75℃

3.2 空气相对湿度：最湿**平均最大相对湿度为95%，同时该**平均最低温度为25℃。

3.3 海拔不超过1000m（超过1000m时电机温升应按标准进行修正）。

3.4 太阳辐射最大强度：0.98KW/m2。

3.5 最大降雨强度：50mm/10min。

3.6 砂尘、冰、雪、霜、露：有。

3.7 电机采用B级绝缘，当海拔不超过1000m，周围空气温度不超过75℃，其定子绕组的温度限值（电阻法）不超过45K，轴承允许温度（温度计法）不超过95℃。

3.8 采用低噪声轴承，在正常的使用条件下，能承受额定负载连续运行，其使用寿命为10年，并能保证在第一次大修前安全运行时间不少于5年。

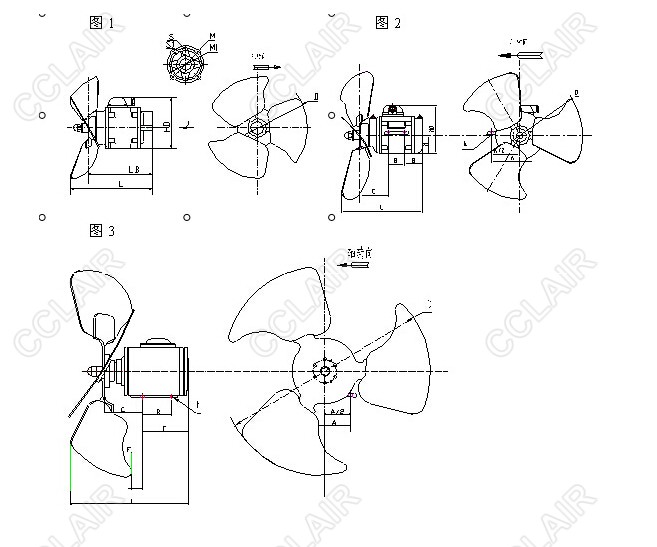

附表三:DBF系列低噪声变压器风扇产品型号与技术参数

序号	型号	叶轮直径 mm	同步转速 r/min	风量 m3/h	全压 Pa	电流 A	电压 V	频率 Hz	功率 kW	噪声 dB(A)
1	DBF－4Q4	φ410	1500	4200	103	0.81	380	50	0.25	68
2	DBF－4Q6		1000	4450	100	1.06			0.25	63
3	DBF—4Q8		750	3100	50	0.82			0.18	55
4	DBF—5Q4	φ500	1500	5600	144	1.10			0.37	70
5	DBF—5Q6		1000	6500	120	1.33			0.37	64
6	DBF—5Q6		1000	6500	140	1.33			0.37	67
7	DBF—5Q8		750	6240	100	1.06			0.25	58
8	DBF—6.3Q6	φ630	1000	7500	176	2.00			0.75	72
9	DBF－6.3Q8		750	7800	118	2.40			0.75	65
10	DBF－6.3Q10		600	8000	65	2.10			0.55	58
11	DBF－7Q6	φ700	1000	13500	98	2.30			0.75	79
12	DBF－7Q8		750	13500	95/85	1.76			0.55	65
13	DBF－7Q10		600	9000	45	2.10				60
14	DBF－7Q12		500	11000	90	2.10				58
15	DBF—8Q6	φ800	1000	16000	216	3.80			1.50	75
16	DBF—8Q8		750	13500	95	2.40			0.75	67
17	DBF—8Q10		600	12300	60	2.10			0.55	62
18	DBF—8.5Q6	φ850	1000	16000	200	4.00			1.50	73
19	DBF—8.5Q6		1000	21500	200	6.50			2.20	75
20	DBF—8.5Q8		750	19000	165	4.73			1.50	70
21	DBF—9Q6	φ900	1000	16000	216	4.00			1.50	75
22	DBF2—9Q6		1000	16000	200	4.50			1.50	73
23	DBF—9Q8		750	16000	150	3.60	380	50	1.10	68
24	DBF2—9Q8		750	16000	180	4.50			1.50	72
25	DBF—9Q10		600	13000	85	2.10			0.55	65
26	DBF—9Q12		500	13500	65					61
27	DBF—9Q12			18500	60					63
28	DBF5—9Q12			13500	65					61
29	DBF5-7.56Q8	φ756	750	11000	110	6.3			2.2	70
30	DBF2-10Q8	φ1000	750	21000	232	6.3			2.2	70
