DBF-6.306,DBF-6.308,DBF-6.3010,变压器风扇及电机

1. 产品概述

1.1 DBF系列超低噪声变压器风扇适用于大型电力变压器、电炉变压器的冷却系统，它是依据中华人民共和国机械行业标准JB/T9642-1999《变压器风扇》和企业标准Q/CED02-2000《DBF系列低噪声变压器风扇》等标准设计制造的，与BF系列变压器风扇比较噪声平均降低5-10dB（A），该产品具有噪声低、性能稳定、效率高、运行可靠、寿命长等特点，是目前国内较为先进的低噪声专用风扇。该系列产品曾被保定变压器、西安变压器、西门子变压器、中山ABB变压器等近20家大中型变压器厂配套使用。

DBF系列产品借鉴国内外同类产品的结构特点：风扇采用低噪声叶型，铆接叶轮，驱动电机为低噪声专用电机，采用进口全密封低噪声轴承，同时特殊防水结构，防护分级为IP55，适用于户外各种气候环境使用。

2. 型号说明

2.1 型号含义

2.2 代号含义

代号	吹风方向		环境代号
	Q	H	W	TH	TA
含义	前吹(空气由电动机流向叶轮)	后吹(空气从叶轮流向电动机)	一般地区(略)	湿热带	干热带

3. 环境条件

3.1 周围空气温度：－40℃～75℃

3.2 空气相对湿度：最湿**平均最大相对湿度为95%，同时该**平均最低温度为25℃。

3.3 海拔不超过1000m（超过1000m时电机温升应按标准进行修正）。

3.4 太阳辐射最大强度：0.98KW/m2。

3.5 最大降雨强度：50mm/10min。

3.6 砂尘、冰、雪、霜、露：有。

3.7 电机采用B级绝缘，当海拔不超过1000m，周围空气温度不超过75℃，其定子绕组的温度限值（电阻法）不超过45K，轴承允许温度（温度计法）不超过95℃。

3.8 采用低噪声轴承，在正常的使用条件下，能承受额定负载连续运行，其使用寿命为10年，并能保证在第一次大修前安全运行时间不少于5年。

4. 订货说明

4.1订货时请详细说明产品型号、技术参数及安装结构型式等。

4.2订购配件时请说明整机型号与配件名称及规格。

4.3本说明书中产品技术参数及安装尺寸仅供用户参考，若数据有变动，以供需双方协议为准，恕不更正。

4.4如有特殊要求，经双方协商后，可供应特殊规格型号产品。

附表三:DBF系列低噪声变压器风扇产品型号与技术参数

序号	型号	叶轮直径 mm	同步转速 r/min	风量 m3/h	全压 Pa	电流 A	电压 V	频率 Hz	功率 kW	噪声 dB(A)
1	DBF－4Q4	φ410	1500	4200	103	0.81	380	50	0.25	68
2	DBF－4Q6		1000	4450	100	1.06			0.25	63
3	DBF—4Q8		750	3100	50	0.82			0.18	55
4	DBF—5Q4	φ500	1500	5600	144	1.10			0.37	70
5	DBF—5Q6		1000	6500	120	1.33			0.37	64
6	DBF—5Q6		1000	6500	140	1.33			0.37	67
7	DBF—5Q8		750	6240	100	1.06			0.25	58
8	DBF—6.3Q6	φ630	1000	7500	176	2.00			0.75	72
9	DBF－6.3Q8		750	7800	118	2.40			0.75	65
10	DBF－6.3Q10		600	8000	65	2.10			0.55	58
11	DBF－7Q6	φ700	1000	13500	98	2.30			0.75	79
12	DBF－7Q8		750	13500	95/85	1.76			0.55	65
13	DBF－7Q10		600	9000	45	2.10				60
14	DBF－7Q12		500	11000	90	2.10				58
15	DBF—8Q6	φ800	1000	16000	216	3.80			1.50	75
16	DBF—8Q8		750	13500	95	2.40			0.75	67
17	DBF—8Q10		600	12300	60	2.10			0.55	62
18	DBF—8.5Q6	φ850	1000	16000	200	4.00			1.50	73
19	DBF—8.5Q6		1000	21500	200	6.50			2.20	75
20	DBF—8.5Q8		750	19000	165	4.73			1.50	70
21	DBF—9Q6	φ900	1000	16000	216	4.00			1.50	75
22	DBF2—9Q6		1000	16000	200	4.50			1.50	73
23	DBF—9Q8		750	16000	150	3.60	380	50	1.10	68
24	DBF2—9Q8		750	16000	180	4.50			1.50	72
25	DBF—9Q10		600	13000	85	2.10			0.55	65
26	DBF—9Q12		500	13500	65					61
27	DBF—9Q12			18500	60					63
28	DBF5—9Q12			13500	65					61
29	DBF5-7.56Q8	φ756	750	11000	110	2.80			0.75	70
30	DBF5-8Q8	φ800	750	12000	100	2.80			0.75	70

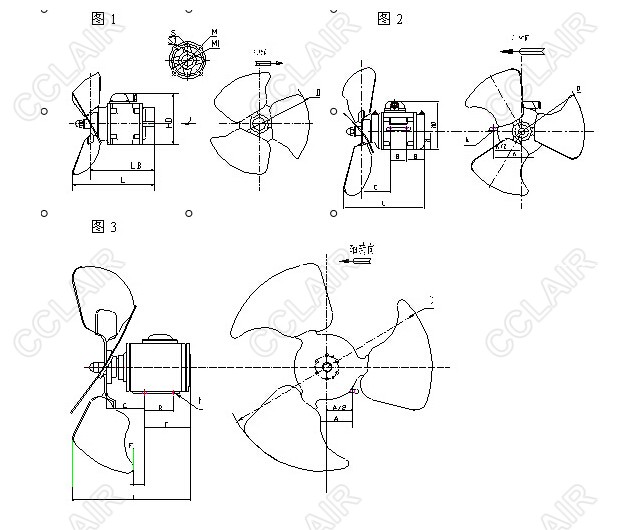

附表四: DBF系列低噪声变压器风扇安装尺寸

序号	型号	D	F	M	M1	S	S1	HD	LB	L	备注
01	DBF—4Q4	φ410	185	φ65	φ105	4-M10	4-M8	175	225	300	图1
02	DBF—4Q6		155					185	240	410
03	DBF—4Q8		155					185	240	340

序号	型号	A	B	C	D	E	F	K	H	HD	L	备注
04	DBF—5Q4	170	50	100	φ500	123	61	4-φ12	—	175	285	图2
05	DBF—5Q6			103		120	50		—	185	295
06	DBF—5Q6						10		—		325
07	DBF—5Q8								—		380
08	DBF—6.3Q6	216	125	170	φ630	195	95	4-φ15	112	257	490	图3
09	DBF—6.3Q8
10	DBF—6.3Q10
11	DBF—7Q6				φ700
12	DBF—7Q8
13	DBF—7Q10
14	DBF—7Q12		60	94		122	50	4-φ13	132	340	352
15	DBF—8Q6	160	140	140	φ800	205	80	4-φ15	100	200	455
		216	125	170		195	95		112	257	480
16	DBF—8Q8
17	DBF—8Q10
18	DBF—8.5Q6				φ850		35
19	DBF—8.5Q6		178	140		248	35		132	320	490	图3
20	DBF—8.5Q8	190	140	—	φ850	210	20		112	—	530
21	DBF—9Q6	216	125	170	φ900	195	95			257	480
22	DBF2—9Q6										500
23	DBF—9Q8										480
24	DBF2—9Q8	216	125	170	φ900	195	95	4-φ15	112	257	500
25	DBF—9Q10										480
26	DBF—9Q12		60	94		122	50	4-φ13	132	340	352
27	DBF—9Q12
28	DBF5—9Q12			134		122	50			275	420	图3
29	DBF5-7.56Q8		100	107	φ750	170	65		112	250	415
30	DBF-8Q8				φ790
