6B4.55-5/1.5V,6B4.20-19/2.2B,变压器油泵

点击图片查看原图

型号: 6B4.55-5/1.5V,6B4.20-19/2.2B
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 505
询价

公司基本资料信息
详细说明


6B4.55-5/1.5V,6B4.20-19/2.2B,变压器油泵

序号No.

型号

Type

功率kW

电压

V

电流

A

频率Hz

流量m3/h

扬程

m

转速r/min

备注Remark

46

6B4.55-5/1.5V

1.5

380

3.83

50

55

5

1000




序号No.

型号

Type

功率kW

电压

V

电流

A

频率Hz

流量m3/h

扬程

m

转速r/min

备注Remark

47

6B4.20-19/2.2B

2.2

380

5.44

50

20

19

1000



产品描述:

1.产品概述

变压器油泵适用于大中型电力变压器、整流变压器、电抗器、电力机车牵引变压器及其它专用变压器的强迫油循环冷却系统中。

本公司生产的变压器油泵有QB、YB、YB2、B2、4B2、4B2、6B4、4PB、6PB、SZB、ZB等多个系列产品,是国内最早生产变压器油泵产品的公司,品种最多,规格型号最全。我公司是该类产品多项国家行业标准的主要起草和实验单位。

上述产品系列中,在设计结构、工艺、材料方面各有特点,6B4系列为我公司最新推出的低转速、高效率、高可靠性、高技术含量的新一代专利产品,可完全替代国内现有的各种型号规格,蜗壳采用拉伸新工艺,外型美观,确保无渗漏,受到用户一致好评。

2.型号说明

3 使用条件

3.1 环境温度:-30℃~50℃

3.2 输送液体:变压器油

3.3 变压器油泵入口油温最高:95℃,最低:高于变压器油凝固点5℃。

3.4 电源为三相交流电,额定电压为380V,额定频率为50Hz。

3.5 工作方式:连续运行。

3.6 油泵轴承在正常使用维护保养条件下,运转寿命至少5年。

4. 产品型号及技术参数(见附表一)

5.安装使用 维护

5.1 外形及安装尺寸(见附表二与附图)

5.2使用

5.2.1 检查电机定子绕组热态绝缘电阻,用500V兆欧表测量时,不低于1MΩ。

5.2.2 叶轮旋转方向由接线盒端子U、V、W与电源A、B、C对应关系决定,相对应时,为正方向。

5.2.3 在进油口处拨动叶轮,转动应轻快灵活,如有停滞或磨擦现象,必须校正叶轮偏摆,其两密封环直径处圆跳动应不超过0.1mm。

5.2.4 油泵在空载状态下运行,应在进油口注入少量变压器油,保证轴承的润滑作用,试验时间不得超过5分钟,运转时声音应均匀和谐,无杂音。

5.2.5 油泵安装在管路中,运行前应先向内腔注满变压器油,并打开放气塞排除空气后封好。

5.2.6 为保证油泵安全可靠运行,控制电路应有安全保护措施。

5.2.7 变压器油泵流量指示器

流量指示器接点容量:

                            AC   210V   3A

                            DC   110V   1A

流量指示器连接

5.2.8变压器油泵转向指示器:

5.2.9变压器油泵转向控制器:

5.3 维护

5.3.1 油泵在运行中发现下列情况之一者,应立即停机检查,排除故障方能投入运行。

5.3.1.1 运行中发现声音异常或噪声大时;

5.3.1.2 电源电压与额定值的偏差超过 ± 5%时;

5.3.1.3 额定电流增大,温升过高时;

5.3.1.4 电机绝缘电阻过低时;

5.3.1.5 流量达不到额定值时;

5.3.1.6 油泵运行中出现气泡时。

5.3.2 在油泵检修与保养过程中,解体后重新装配应注意以下几点:

5.3.2.1 拆解现场必须清洁干燥,油泵零件尤其是定子表面无导电物质及其它有害杂质,以保证绝缘介电强度。

5.3.2.2 绝缘介电强度试验,绕组重绕时试验频率为50Hz,电压为2000V-1min,重复耐电压试验为1600V-1min。

5.3.2.3 密封橡胶件保证弹性良好,未老化,表面光滑无划痕,否则更换。

5.3.2.4 机座、蜗壳、出线盒、后端盖等主要零部件止口密封处,应无磕碰、划伤、锈蚀等质量缺陷,防止渗漏。

5.3.2.5 叶轮与轴承磨损严重时应及时更换。

5.3.2.6 装配后应经75-85℃变压器油、0.5MPa压力,历时6h的渗漏试验检查。

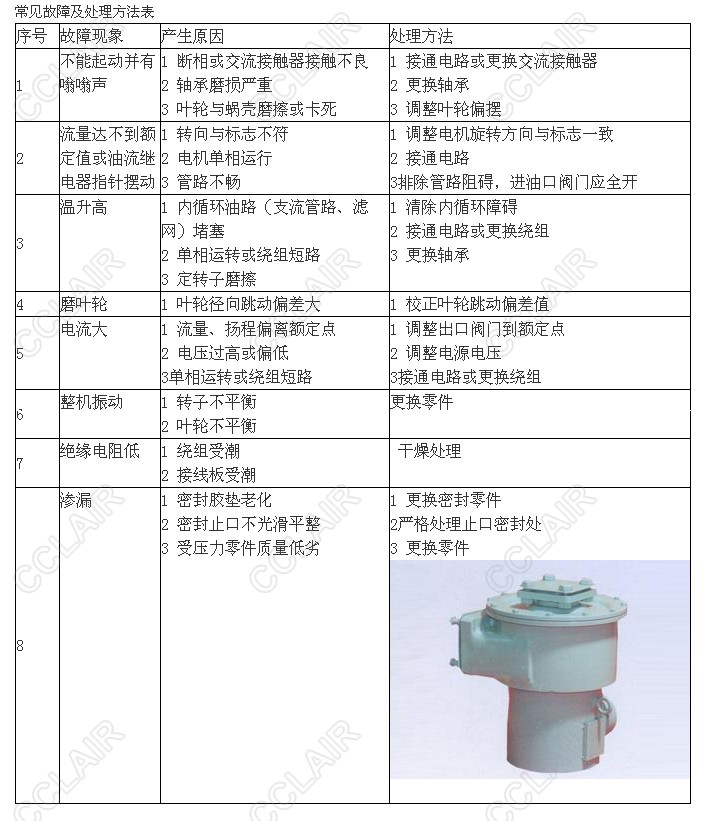

5.4 常见故障及处理方法(参考常见故障及处理方法表)

6. 运输储存

6.1 在搬运过程中,要注意轻拿轻放,按照馐箱的标志搬运和放置,切勿倒置。

6.2 在运输过程中应避免冲击性剧烈振动,以防止破损。

6.3 储存地点保持通风、干燥、清洁,无腐蚀性气体,在储运过程中,应采取防淋雨措施。

6.4 若非立即投入运行,不宜立即开箱,若包装箱已破损,应开箱检查并妥善处理。

7. 订货说明

7.1订货时请详细说明产品型号、技术参数及安装结构型式等。

7.2订购配件时请说明整机型号与配件名称及规格。

7.3本说明书仅供用户参考,若数据有变动,以供需双方协议为准,恕不更正。

7.4如有特殊要求,经双方协议后,可供应特殊规格型号产品。
