点击图片查看原图

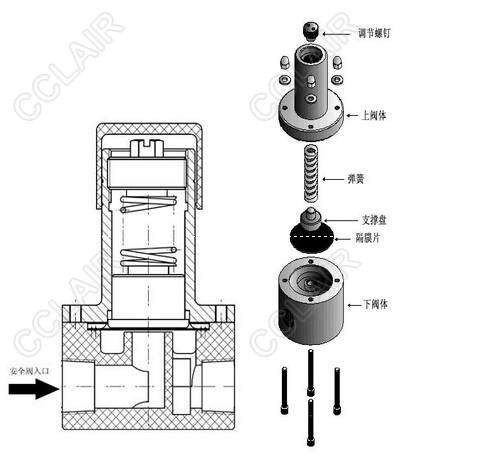

•弹簧膜片式结构，压力可调（调压范围见参数表）
•接触介质部分只有下阀体和膜片，下阀体和膜片密封处加工有密封筋，密封效果好，灵敏度高
•常规膜片采用EPDM衬四氟形式，做夹布加工，密封效果好，使用寿命高；纯四氟膜片耐温高、耐腐蚀性强
适用范围 TYPICAL APPLICATIONS
•化工、水处理、实验室
•腐蚀性液体、普通气体
特性参数:
•可调节压力0-1.0MPa，0-2.0MPa，0-3.0MPa（详见参数表）
•安全测试压力： 1.5 倍的最大输入压力
•适用温度:普通膜片-5℃至+80℃)；四氟膜片：-5℃至+80℃)
材质:
•下阀体材质：PVC、SS304、SS316L、PTFE、PVDF、PP、碳钢等（可按要求定做）
•膜片材质：EPDM衬四氟（复合膜片）、PTFE（聚四氟乙烯）
•上阀体材质：PVC、碳钢（镀镍处理、发黑处理）、304不锈钢、316L不锈钢
购买安全阀时，请提供以下数据：
1、 安全阀的口径
2、 需要设定的压力
3、 需要什么材质的，连接方式
最好能同时告知输送的介质、温度和流量。
安全阀规格及安装尺寸
|
规格型号 |
连接方式 |
材质 |
设定压力（MPa） |
尺寸（mm） |
重量 |
|
|
直径 |
总高 |
|||||
|
RXAF-P6 |
RC 1/8" |
PVC |
0.1-1.0 |
65 |
83 |
0.28 |
|
RXAF-P8 |
RC 1/4" |
PVC |
0.1-1.0 |
65 |
83 |
0.28 |
|
RXAF-P10 |
RC 3/8" |
PVC |
0.1-1.0 |
65 |
85 |
0.28 |
|
RXAF-P15 |
RC 1/2" |
PVC |
0.1-1.0 |
65 |
91 |
0.3 |
|
RXAF-P20-65 |
RC 3/4" |
PVC |
0.1-1.0 |
65 |
101 |
0.33 |
|
RXAF-P20 |
RC 3/4" |
PVC |
0.1-1.0 |
87 |
127 |
0.75 |
|
RXAF-P25 |
RC 1" |
PVC |
0.1-1.0 |
87 |
127 |
0.72 |
|
RXAF-P32 |
RC1-1/4" |
PVC |
0.1-1.0 |
118 |
170 |
1.6 |
|
RXAF-P40-N |
RC1-1/2" |
PVC |
0.1-1.0 |
118 |
170 |
1.6 |
|
RXAF-P40 |
RC1-1/2" |
PVC |
0.1-1.0 |
150 |
250 |
6 |
|
RXAF-P50-N |
RC 2" |
PVC |
0.1-1.0 |
150 |
250 |
6 |
|
RXAF-P50 |
RC 2" |
PVC |
0.1-1.0 |
160 |
318 |
9.35 |
|
RXAF-P65 |
RC2-1/2" |
PVC |
0.1-0.6 |
178 |
375 |
|
|
RXAF-P80 |
RC 3" |
PVC |
0.1-0.6 |
230 |
410 |
|
|
RXAF-P100 |
RC 4" |
PVC |
0.1-0.6 |
255 |
450 |
|
|
RXAF-S6 |
RC 1/8" |
SUS304/316L |
0.1-3.0 |
65 |
83 |
1.2 |
|
RXAF-S8 |
RC 1/4" |
SUS304/316L |
0.1-3.0 |
65 |
83 |
1.2 |
|
RXAF-S10 |
RC 3/8" |
SUS304/316L |
0.1-3.0 |
65 |
85 |
1.23 |
|
RXAF-S15 |
RC 1/2" |
SUS304/316L |
0.1-3.0 |
65 |
91 |
1.28 |
|
RXAF-S20-65 |
RC 3/4" |
SUS304/316L |
0.1-3.0 |
65 |
101 |
1.45 |
|
RXAF-S20 |
RC 3/4" |
SUS304/316L |
0.1-2.5 |
87 |
127 |
3.2 |
|
RXAF-S25 |
RC 1" |
SUS304/316L |
0.1-2.5 |
87 |
127 |
3.05 |
|
RXAF-S32 |
RC1-1/4" |
SUS304/316L |
0.1-2.0 |
118 |
170 |
7.5 |
|
RXAF-S40-N |
RC1-1/2" |
SUS304/316L |
0.1-2.0 |
118 |
170 |
7.5 |
|
RXAF-S40 |
RC1-1/2" |
SUS304/316L |
0.1-2.0 |
150 |
250 |
|
|
RXAF-S50-N |
RC 2" |
SUS304/316L |
0.1-2.0 |
150 |
250 |
|
|
RXAF-S50 |
RC 2" |
SUS304/316L |
0.1-2.0 |
160 |
318 |
|
|
RXAF-S65 |
RC2-1/2" |
SUS304/316L |
0.1-2.0 |
178 |
375 |
|
|
RXAF-S80 |
RC 3" |
SUS304/316L |
0.1-1.0 |
230 |
410 |
|
|
RXAF-S100 |
RC 4" |
SUS304/316L |
0.1-1.0 |
255 |
450 |
|
