首页 > 了解产品 > 阀门 流体控制 > 阀门管件配件 > 管接头

PT04-M5,PT06-M5,PT08-01,PT10-01,PT12-01,PT16-03,PT04-M6,PT06-M6,快插式管接头
点击图片查看原图

型号： PT04-M5,PT06-M5,PT08-01,PT10-01,PT12-01,PT16-03,PT04-M6,PT06-M6,
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 303
询价

公司基本资料信息
详细说明
PT04-M5,PT06-M5,PT08-01,PT10-01,PT12-01,PT16-03,PT04-M6,PT06-M6,快插式管接头
PT04-01,PT04-02,PT04-03,PT06-01,PT06-02,PT06-03,PT06-04,PT08-02,PT08-03,

PT08-04,PT10-02,PT10-03,PT10-04,PT12-02,PT12-03,PT12-04,PT16-04,

Model ￠D ￠P T L E A B H(Hex) ORIFICE WEIGHT(g) BOX(EA)
PT04-M5 4 10.5 M5*0.8p 20.5 18.5 4 14.8 10 2.5 10 100
PT04-M6 4 10.5 M6*1.0p 20.6 18.5 4.1 14.8 10 3 10 100
PT04-01 4 10.5 R 1/8 24.5 18.5 8 14.8 10 3 11 100
PT04-02 4 10.5 R 1/4 26.5 18.5 10 14.8 14 3 17 100
PT04-03 4 10.5 R 3/8 27.5 18.5 11 14.8 17 3 26 50
PT06-M5 6 12.5 M5*0.8p 22.5 20.3 4 16.4 12 2.5 15 50
PT06-M6 6 12.5 M6*1.0p 22.6 20.3 4.1 16.4 12 3 15 50
PT06-01 6 12.5 R 1/8 26.5 20.3 8 16.4 12 4 17 50
PT06-02 6 12.5 R 1/4 29.5 20.3 10 16.4 14 4 21 50
PT06-03 6 12.5 R 3/8 30.5 20.3 11 16.4 17 4 29 50
PT06-04 6 12.5 R 1/2 33.5 20.3 14 16.4 21 4 56 25
PT08-01 8 15 R 1/8 28 22.6 8 18.3 14 6 21 50
PT08-02 8 15 R 1/4 31 22.6 10 18.3 14 6 24 50
PT08-03 8 15 R 3/8 32 22.6 11 18.3 17 6 31 50
PT08-04 8 15 R 1/2 35 22.6 14 18.3 21 6 54 25
PT10-01 10 17.5 R 1/8 28.5 25.2 8 20.2 17 6 33 25
PT10-02 10 17.5 R 1/4 31.5 25.2 10 20.2 17 8 35 25
PT10-03 10 17.5 R 3/8 32.5 25.2 11 20.2 17 8 36 25
PT10-04 10 17.5 R 1/2 35.5 25.5 14 20.2 21 8 60 25
PT12-01 12 20.5 R 1/8 32.4 28.7 8 22.9 19 6 50 25
PT12-02 12 20.5 R 1/4 34.4 28.7 10 22.9 19 9 47 25
PT12-03 12 20.5 R 3/8 35.4 28.7 11 22.9 19 10 50 25
PT12-04 12 20.5 R 1/2 38.4 28.7 14 22.9 21 10 60 20
PT16-03 16 25.5 R 3/8 42.8 32.8 11 24.1 24 10 86 12
PT16-04 16 25.5 R 1/2 45.8 32.8 14 24.1 24 13 94 12

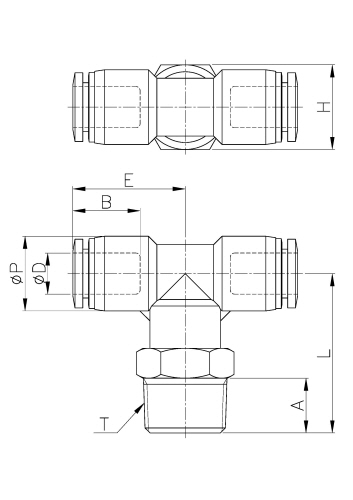

外形尺寸
