PSTO4,PSTO6,PSTO8,PST10,PST12,PST1/4,PST5/16,PST3/8,PST1/2,PST3/16,PST1/4,快插式气动管接头
产品特点
1.快速安装，简单灵巧，节省空间。2.形式多样，能满足任何气动布管需要。
3.安装完毕后，塑料管件仍可任意转向。
4.PC螺丝内侧有六角搬手孔，所以即使在狭窄处安装也十分容易。
5.由于是椭圆形压环，所以在狭窄处也容易分离管子。
6.螺纹处有垫圈或有密封胶处理。

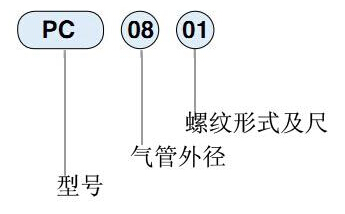

型号注释
技术参数
| 工作介质 | 压缩空气 |
| 使用压力范围 | 0~1.0Mpa |
| 负压 | -750mm/Hg(10Toll) |
| 使用环境及介质温度 | 0~60℃ |
| 适用软管 | 尼龙管及PU管 |
气管外径
| 公制 | 英制 | ||||||||||
| 编号 | 04 | 06 | 08 | 10 | 12 | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 | 1/2 |
| 直径 | Ø4 | Ø6 | Ø8 | Ø10 | Ø12 | Ø5/32 | Ø3/16 | Ø1/4 | Ø5/16 | Ø3/8 | Ø1/2 |
螺纹形式及尺寸
| 公制 | 管螺纹 | 标准细牙螺纹 | 美标管螺纹（英制螺纹） | ||||||||
| 编号 | M5 | M6 | 1 | 2 | 3 | 4 | U10U | N01U | N02U | N03U | N04U |
| 尺寸 | M5×0.8 | M6×1.0 | R1/8 | R1/4 | R3/8 | R1/2 | 10-32UNF | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 |
PST3/8-O3,PST5/32-NO1U,PST5/16-NO2U,PSTO4-O1,PSTO8-O4,PST1/4-O3,PST3/8-O4,PST5/32-NO2U,
PST5/16-NO3U,PSTO4-O2,PST10-O1,PST5/16-O1,PST1/2-O2,PST3/16-N1OU,PST3/8-NO2U,PSTO4-O3,
PST10-O2,PST5/16-O2,PST1/2-O3,PST3/16-NO1U,PST3/8-NO3U,PSTO6-M5,PST10-O3,PST5/16-O3,
PST1/2-O4,PST3/16-NO2U,PST3/8-NO4U,PSTO6-M6,PST10-O4,PST3/16-NO3U,PST1/2-NO2U,
PSTO6-O1,PST12-O1,PST1/4-N10U,PST1/2-NO3U,PSTO6-O2,PST12-O2,PST1/4-NO1U,PST1/2-NO4U,
PSTO6-O3,PST12-O3,PST1/4-NO2U,PSTO8-O1,PST12-O4,PST1/4-NO3U,
