JC-Z2.5,JC-Z3,JC-Z4,JC-Z6,JC-Z8,JC-Z10,插入式直通终端管接头

点击图片查看原图

型号: JC-Z2.5,JC-Z3,JC-Z4,JC-Z6,JC-Z8,JC-Z10,
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 228
询价

公司基本资料信息
详细说明
JC-Z2.5,JC-Z3,JC-Z4,JC-Z6,JC-Z8,JC-Z10,插入式直通终端管接头
安装及应用
一、JC系列插入式管接头,适用于连接硬质、半硬质尼龙管、塑料管,最大工作压力为1.0MPa。该系列管接头安装方便,密封可
靠,接管牢固、美观。
二、1、气管切断后去除毛刺, 将气管一端插入接头插口内(一定要插到底)即可达到牢固的连接和密封。
2、拆卸气管时,用姆指将接头卡套压进,轻轻用力即可将气管拔出。
3、气管反复多次拔出后,应剪去端部磨损部份,修平后继续使用。
4、直角、三通、四通等终端管接头,安装后,仅需旋转接头体,即可调整接头的接管方向。
? 标记示例:
①:插入式三通终端管接头 公称通径 ?6MM JC-3T-Z6 M10×1
②:插入式三通终端变径管接头 公称通径 ?6MM B=8MM C=?4MM JC-3T-Z6-8-4 M10×1

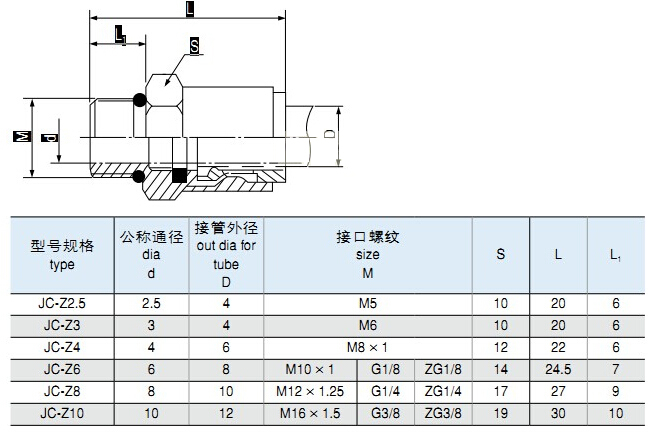

外形尺寸
