安装及应用
一、JC系列插入式管接头，适用于连接硬质、半硬质尼龙管、塑料管，最大工作压力为1.0MPa。该系列管接头安装方便，密封可
靠，接管牢固、美观。
二、1、气管切断后去除毛刺， 将气管一端插入接头插口内(一定要插到底)即可达到牢固的连接和密封。
2、拆卸气管时，用姆指将接头卡套压进，轻轻用力即可将气管拔出。
3、气管反复多次拔出后，应剪去端部磨损部份，修平后继续使用。
4、直角、三通、四通等终端管接头，安装后，仅需旋转接头体，即可调整接头的接管方向。
标记示例：
①：插入式三通终端管接头 公称通径 6MM JC-3T-Z6 M10×1
②：插入式三通终端变径管接头 公称通径 6MM B=8MM C=4MM JC-3T-Z6-8-4 M10×1

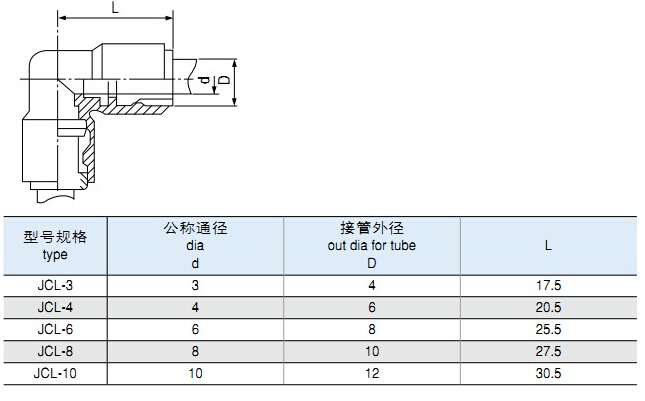

外形尺寸
