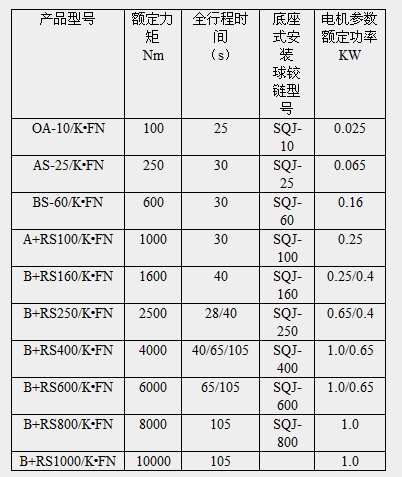

OA-10/K•FN,AS-25/K•FN,BS-60/K•FN,A+RS100/K•FN,B+RS160/K•FN,B+RS250/K&#

SD系列电动执行机构是吸收先进国家电动执行机构的优点，结合我国的实际情况而研制开发的系列产品。SD系列电动执行机构关键元器件均为进口，零部件加工、元器件筛选、整机装配均严格按照工艺及技术要求执行，整机测试严格执行国家标准。

SD系列电动执行机构安全可靠、品种规格多、精度高、功能齐全、重量轻、安装、调试操作、维修方便，具有90年代国际水平，广泛应用在能源、冶金、石油、轻工、化工、建材等行业，在工业过程测量和控制系统中发挥重要作用。

                                   一、产品分类

（一）产品的种类及形式：

1、SD系列电动执行机构输出方式分成三种：

a、              角行程——输出力矩，90°转角。

b、              直行程——输出推力拉力，直线位移。

c、              多转式——输出力矩，超过360°的多圈转动。

2、SD系列电动执行机构按安装方式分成两种：

a、直联式——通过执行机构输出部位的法兰与阀门等直接连接，这样执行机构可直接安装在管道上。多用于多转式、角行程、直行程。

b、底座式——执行机构通过杠杆与阀门等连接，此时执行机构需要安装在一个基础台座上，仅角行程用这种方式安装。

3、SD系列电动执行机构调节方式分成三种：

⑴比例调节型——执行机构接收计算机、调节器等单元判定为的4~20mA或0~10mA的模拟量信号，执行机构的输出轴转角（或位移）与信号成比例关系，并自动完成调节任务。

比例调节型电动执行机构在结构及安装方式上又分成两种型式。

a、整体式比例调节型，即执行器与位置定位器GAMX-D装组成一个整体，整机现场安装使用。

b  分立式比例调节型，执行机构也是由执行器及位置定位器构成，但执行器与位置定位器GAMX分开安装，位置定位器则在室内或其它地方安装。

注意：整体式与分立式外接线不一样。

（2）远控型——也称积分型，执行机构接收脉冲信号，继电信号，可将执行机构的输出轴控制在任意位置。

（3）开关型——也称两位式，它接收开关信号，但执行机构的输出轴只能控制在开和关两个极限位置。

⑷积分调节型电动执行机构，实际上就是一个远控型配上一个单独安装GAMX位置定位器。这里特别说明：不论角行程、直行程、多转式电动执行机构其电路原理、对外接线、调节方法均一样，您在选型使用时，要多注意电源、电压、安装方式、输出力矩、行程、信号是否符合您的要求。

二、使用条件

1.动力条件

   电压：220V   +5% -10%   三相 380V ±10%    频率：50HZ ±1%

2.环境条件

温度：整体式-10~+55℃；分立式-20~+70℃

相对湿度：不大于85%，周围空气中无腐蚀作用的介质。

三、主要技术性能

1、工作信号范围及输入通道电阻见表1：

2、输入通道数量

整体式：1

分立式：3

3、参数工作性能

    基本误差限：不超过额定行程的±2.5%；

    回差：不大于额定行程的1.5%；

    额定行程时间误差：不超过额定行程时间的±20%；

    比例调节型电动执行机构

    死区：在工作信号范围的0.5%~3%范围内连续可调；

    阻尼特性：不大于3次半周期摆动；

4、外壳防护等级：IP65

5、工作制：可逆断续工作制，接通持续率30%时每小时接通次数360.
