NN120F-50,NN120F-60,NN120F-80,NN120F-100,NN120F-150,NN120F-200,
NN120F型步进电机/伺服电机/直流电机系列精密减速器，采用行星传动原理设计，具有高精度、高刚性、高负载、高效率、低惯性、低振动、
低噪音、低温升等特点,可适配于各种伺服电机及步进电机。广泛用于冶金、矿山、起重、运输、建筑、化工、纺织、印染、制药、食品环保等行业。
产品特性：高刚性，齿轮采用合金钢氮化硬齿面，具有优越的抗磨损性
和耐冲击性；
传递扭矩大，啮**用多齿啮合，额定输出扭矩(见表格)；
传动效率高（>=90%），传动功率大，径向承载能力高，
实现单级系列传动；
高压压铸铝合金机壳，采取新的加工工艺，提高了工件精
度。 并经阳极氧化处理，增强环境耐受性、耐腐蚀性，
减少重量，增强热传导性，降低内部温升，减少发热；
速比范围：速比5～10000，使应用设计达到最佳的转矩与转速匹配；
回差间隙小，传递精度高；
密封设计良好，全部使用润滑脂润滑，不泄漏，免保养；
安装简便，同轴输出，标准法兰定位，适用于任何厂商和形式的电机；
结构紧凑，体积小，在现有同型号减速器中为最小；
噪音低，< 60分贝；寿命长，>20000小时；
性价比高，同精度条件下，价格最低；

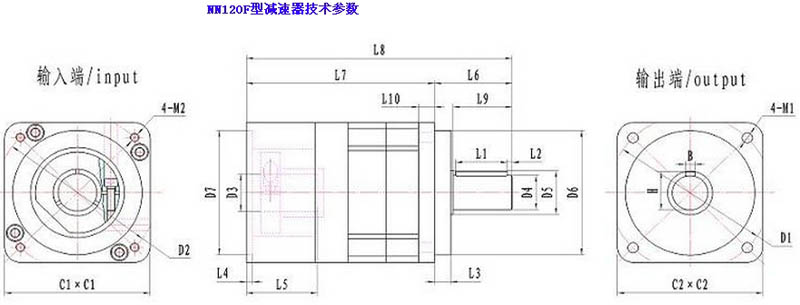

- 一，安装及外型尺寸
| 型 号 | ||
|
型号 |
NN120F |
|
|
B |
输出键宽 |
10 |
|
C1 |
输入法兰宽 |
130×130 |
|
C2 |
输出法兰宽 |
120×120 |
|
H |
输出轴轴高 |
35 |
|
M1 |
输出安装螺孔 |
9 |
|
M2 |
输入安装螺纹 |
M8×20 |
|
D1 |
输出安装孔分布圆 |
130 |
|
D2 |
输入安装孔分布圆 |
145 |
|
D3 |
输入孔直径 |
32 |
|
D4 |
输出轴直径 |
32 |
|
D5 |
输出轴肩 |
35 |
|
D6 |
输出定位止口直径 |
110 |
|
D7 |
输入定位止口直径 |
110 |
|
L1 |
键长 |
40 |
|
L2 |
键到轴端距离 |
5 |
|
L3 |
输出定位止口厚度 |
12 |
|
L4 |
输入电机定位深度h |
10 |
|
L5 |
输入电机轴长 |
65 |
|
L6 |
输出轴长(自端面) |
65 |
|
L7 |
躯体长 |
168.5 |
|
L8 |
减速器总长 |
219.5 |
|
L9 |
输出轴长(自定位圆) |
51 |
|
L10 |
输出安装法兰厚度 |
14 |
b,各型号减速器输入输出的安装及连接尺寸均可根据用户要求定制。
二，基本技术参数
| 型 号 |
NN120F |
减速比 |
|
额定输出扭矩 N.m |
110 |
5 |
|
120 |
8 |
|
|
150 |
9 |
|
|
180 |
10 |
|
|
200 |
15 |
|
|
200 |
20 |
|
|
200 |
30 |
|
|
200 |
40 |
|
|
250 |
50 |
|
|
250 |
60 |
|
|
250 |
80 |
|
|
260 |
100 |
|
|
280 |
150 |
|
|
280 |
200 |
|
| 极限扭矩 |
1.5～2倍的额定输出扭矩 |
|
|
产品型号 |
单位 |
NN120F |
|
|
最大径向力 |
N |
1700 |
|
|
最大轴向力 |
N |
850 |
|
|
满载效率 |
% |
>94% |
|
|
平均寿命 |
h |
>10000(h) |
|
|
重量 |
Kg |
9 |
|
|
回差 |
精密型 |
Arcmin(分) |
12 |
|
超精密型 |
5 |
||
|
扭转刚度 |
N.m/ Arcmin |
25 |
|
|
噪音 |
dB(A) |
≤68 |
|
|
最大输入速度 |
Min-1 |
5000 |
|
|
额定输入速度 |
Min-1 |
3000 |
|
|
旋转方向 |
与输入相反 |
||
|
润滑 |
免维护 |
||
|
防护等级 |
IP65 |
||
|
安装方向 |
任意 |
||
