NN40-5,NN40-6,NN40-7,NN40-10,NN40-15,NN40-20,NN40-30,NN40-40,NN40-60,减速器

NN40-5,NN40-6,NN40-7,NN40-10,NN40-15,NN40-20,NN40-30,NN40-40,NN40-60,减速器

NN40-80,NN40-100,NN40-150,NN40-200,

NN40型步进电机/伺服电机/直流电机系列精密减速器，采用行星传动原理设计，具有高精度、高刚性、高负载、高效率、低惯性、低振动、低噪音、低温升等特点,可适配于各种伺服电机及步进电机。广泛用于冶金、矿山、起重、运输、建筑、化工、纺织、印染、制药、食品环保等行业。
   产品特性：
高刚性，齿轮采用合金钢氮化硬齿面，具有优越的抗磨损性
   和耐冲击性；
传递扭矩大，啮**用多齿啮合，额定输出扭矩(见表格)；
传动效率高（>=90%），传动功率大，径向承载能力高，
   实现单级系列传动；
高压压铸铝合金机壳，采取新的加工工艺，提高了工件精
   度。 并经阳极氧化处理，增强环境耐受性、耐腐蚀性，
   减少重量，增强热传导性，降低内部温升，减少发热；
速比范围：速比5～10000，使应用设计达到最佳的转矩与转速匹配；
回差间隙小，传递精度高；
密封设计良好，全部使用润滑脂润滑，不泄漏，免保养；
安装简便，同轴输出，标准法兰定位，适用于任何厂商和形式的电机；
结构紧凑，体积小，在现有同型号减速器中为最小；
噪音低，< 56分贝；寿命长，>20000小时；
性价比高，同精度条件下，价格最低；

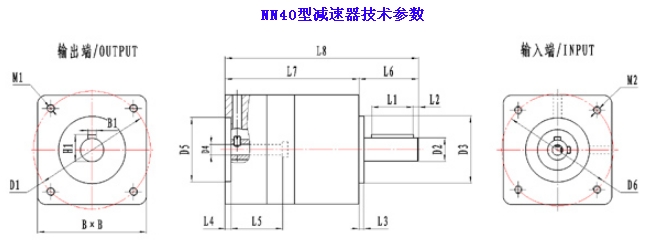

• 一，安装及外型尺寸

	型          号
		NN40
B	壳体尺寸	45×45
B1	输出键尺寸	3×3
B2	输入键尺寸
M1	输出端安装螺纹	M5×12
M2	输入端安装螺纹	M4×10
H1	输出端输出轴高	11.2
H2	输入端输入轴高
D1	输出端安装孔分布圆直径	50
D2	输出轴直径	10
D3	输出端定位止口直径	26
D4	输入端孔直径	5
D5	输入端定位圆直径	22
D6	输入端安装孔分布圆直径	46
L1	输出端键长	15
L2	输出端键到轴端距离	4
L3	输出端定位止口厚度	2
L4	输入端电机定位深度	3.5
L5	输入端电机轴长	25
L6	输出轴长（自端面）	26
L7	躯 体 长	70
L8	减速器总长	96

注：a,以上尺寸单位为mm。具体参数以实物为准。
    b,各型号减速器输入输出的安装及连接尺寸均可根据用户要求定制。

二，基本技术参数

型    号	NN40	减速比
额定输出扭矩 N.m	6	5
	8	6
	8	7
	10	10
	10	15
	10	20
	10	30
	15	40
	15	60
	15	80
	20	100
	20	150
	20	200
极限扭矩	1.5～2倍的额定输出扭矩

  注:可根据用户需求提供5至10000任一减速比的减速器。

产品型号			NN40
最大径向力		N	260
最大轴向力		N	150
满载效率		%	>90%
平均寿命		h	>20000(h)
重    量		Kg	0.7
回 差（标准/精密）		Arcmin	≤12 / 5
噪    音		dB(A)	≤56
最大输入速度		Min-1	5000
额定输入速度		Min-1	3000
扭转刚度		N.m/Arcmin	1.5
旋转方向			与输入相反
润    滑			免维护
防护等级			IP55
安装方向			任意
