NN130-80,NN130-100,NN130-150,NN130-200,
NN130型步进电机/伺服电机/直流电机系列精密减速器,采用行星传动原理设计,具有高精度、高刚性、高负载、高效率、低惯性、低振动、低噪音、低温升等特点,可适配于各种伺服电机及步进电机。广泛用于冶金、矿山、起重、运输、建筑、化工、纺织、印染、制药、食品环保等行业。
产品特性:
高刚性,齿轮采用合金钢氮化硬齿面,
具有优越的抗磨损性和耐冲击性;
传递扭矩大,齿轮啮**用多齿啮合,额定输出扭矩(见表格);
高压压铸铝合金机壳,采取新的加工工艺,提高了工件精度。并经阳极氧化处理,
增强环境耐受性、耐腐蚀性,减少重量,增强热传导性,降低内部温升,减少发热;
传动效率高(>=90%),传动功率大,径向承载能力高,实现单级系列传动;
速比范围:速比5~10000,使应用设计达到最佳的转矩与转速匹配;
回差间隙小,传递精度高;
密封设计良好,全部使用润滑脂润滑,不泄漏,免保养;
安装简便,同轴输出,标准法兰定位,适用于任何厂商和形式的电机;
结构紧凑,体积小,在现有同型号减速器中为最小;
噪音低,< 70分贝;寿命长,>20000小时;
性价比高,同精度条件下,价格最低;

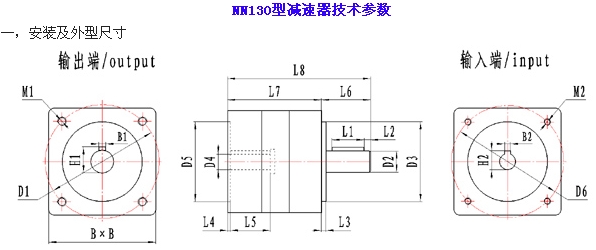

型 号 | ||
NN130 | ||
B | 壳体尺寸 | 145×145 |
B1 | 输出键尺寸 | 12×8 |
B2 | 输入键尺寸 | 6×6 |
M1 | 输出端安装螺纹 | M12×25 |
M2 | 输入端安装螺纹 | M12×25 |
H1 | 输出端输出轴高 | 43 |
H2 | 输入端输入轴高 | 25 |
D1 | 输出端安装孔分布圆直径 | 145 |
D2 | 输出轴直径 | 40 |
D3 | 输出端定位止口直径 | 110 |
D4 | 输入端孔直径 | 22 |
D5 | 输入端定位圆直径 | 100 |
D6 | 输入端安装孔分布圆直径 | 145 |
L1 | 输出端键长 | 40 |
L2 | 输出端键到轴端距离 | 7.5 |
L3 | 输出端定位止口厚度 | 8 |
L4 | 输入端电机定位深度 | 5 |
L5 | 输入端电机轴长 | 50 |
L6 | 输出端轴长(自安装面) | 55 |
L7 | 躯 体 长 | 120 |
L8 | 减速器总长 | 175 |
b,各型号减速器输入输出的安装及连接尺寸均可根据用户要求定制。
二,基本技术参数
型 号 | NN130 | 减速比 |
额定输出扭矩 N.m |
150 | 5 |
190 | 6 | |
220 | 7 | |
300 | 10 | |
300 | 15 | |
300 | 20 | |
350 | 30 | |
350 | 40 | |
400 | 60 | |
400 | 80 | |
400 | 100 | |
500 | 150 | |
500 | 200 | |
极限扭矩 | 1.5~2倍的额定输出扭矩 |
产品型号 | NN130 | ||
最大径向力 | N | 2423 | |
最大轴向力 | N | 1150 | |
满载效率 | % | >90% | |
平均寿命 | h | >20000(h) | |
重 量 | Kg | 6.4 | |
回 差(标准/精密) | Arcmin | ≤12 / 5 | |
噪 音 | dB(A) | ≤70 | |
最大输入速度 | Min-1 | 4500 | |
额定输入速度 | Min-1 | 2500 | |
扭转刚度 | N.m/Arcmin | 9 | |
旋转方向 | 与输入相反 | ||
润 滑 | 免维护 | ||
防护等级 | IP55 | ||
安装方向 | 任意 |
