产品特征：
独特的设计，行业新技术，上等塑料聚苯硫醚壳体精密打造，较高真空度，适应于各种环境、各种行业应用（工件吸取），泵体结构采用滑推组装，无须连接杆，安装甚是简单。
结构特点：
1、高真空度，-92kpa。
2、产品轻巧，安装便捷。
3、节能系统（备选）。
4、低噪音，50-65dBA。
5、*大供气压力7bar。
型号及其含义：
| VTM301- | D- | N- | A- | EK |
| （1） | （2） | （3） | （4） | （5） |
(1) 型号
VTM301、 VTM302 、VTM303、 VTM304、 VTM305、 VTM306
(2) 连接口尺寸
VTM301、 VTM302 、VTM303、 VTM304
| 项目 | 供气口 | 真空口 | 排气口 |
| D | G1/4 | G3/4 | G3/4 |
| B | NPSF1/4 | NPT3/4 | NPT3/4 |
VTM305、 VTM306
| 项目 | 供气口 | 真空口 | 排气口 |
| D | G1/4 | G1" | G1" |
| B | NPSF1/4 | NPT1 | NPT1" |
| (3) 密封材料 | (4)止回阀 | (5)控制装置 | |||
| N | 丁腈橡胶 | 标识 | RE | 电控供气 | |
| V | 氟胶 | 无 | 无 | REP | 电控供气+破坏 |
| S | 硅胶 | A | 有 | EK | 节能 |
VTM技术参数：
| 型号 | 供气压力 [bar] | 真空度 [-kpa] | 真空流量 [L/min] | 空气消耗 [L/min] | 软管内径 [长度2m以内] | ||
| 供气 | 真空 | 排气 | |||||
| VTM301 | 4~6 | 92 | 380 | 120~160 | φ6 | φ12 | φ12 |
| VTM302 | 4~6 | 92 | 620 | 220~320 | φ6 | φ15 | φ15 |
| VTM303 | 4~6 | 92 | 860 | 320~460 | φ8 | φ19 | φ20 |
| VTM304 | 4~6 | 92 | 990 | 420~560 | φ8 | φ19 | φ20 |
| VTM305 | 4~6 | 92 | 1380 | 560~805 | φ10 | φ25 | φ32 |
| VTM306 | 4~6 | 92 | 1460 | 660~940 | φ10 | φ25 | φ32 |

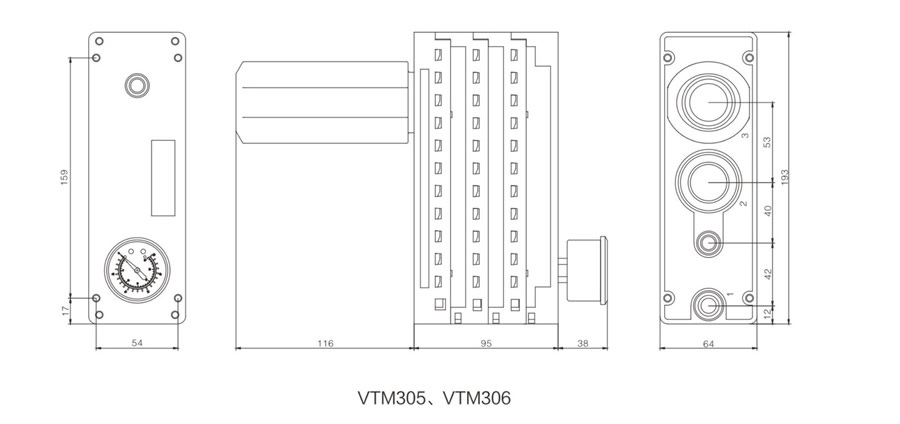

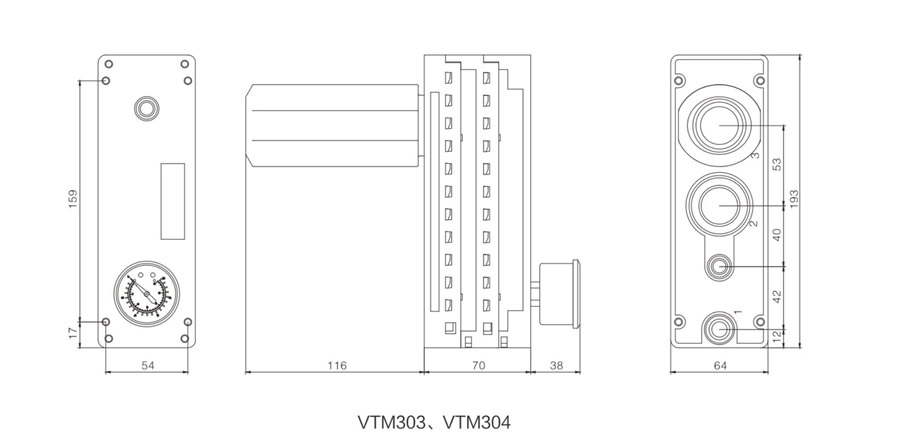

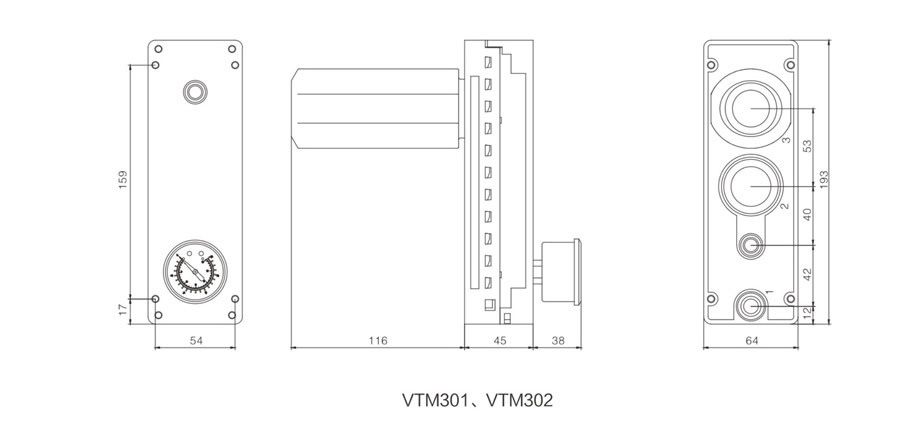

产品外形尺寸：
VTM301,VTM302,VTM303,VTM304,VTM305,VTM306
