产品特征：
·多级真空发生原理结构
·上等聚苯硫醚壳体
·金属连接面板
·体积小
·150~300流量的节优特点
型号及其含义：
| VIL301- | D- | N- | A- | RE |
| （1） | （2） | （3） | （4） | （5） |
(1) 型号
VIL301、 VIL302 、VIL303、 VIL304、
(2) 连接口尺寸
VIL301 - VIL304
| 项目 | 供气口 | 真空口 | 排气口 |
| D | G1/8 | G1/2 | G1/2 |
| B | NPSF1/8 | NPT1/2 | NPT1/2 |
| (3) 密封材料 | (4)止回阀 | (5)控制装置 | |||
| N | 丁腈橡胶 | 标识 | RE | 电控供气 | |
| V | 氟胶 | 无 | 无 | ||
| S | 硅胶 | A | 有 | ||
VTL技术参数：
| 型号 | *大供气压力 [bar] | *佳供气压力 [bar] | *大真空度 [-kpa] | *大真空流量 [L/min] | 空气消耗 [L/min] | 软管内径 [长度2m以内] | ||
| 供气 | 真空 | 排气 | ||||||
| VIL301 | 7 | 6 | 84 | 76 | 22 | φ6 | φ6 | φ8 |
| VIL302 | 7 | 6 | 84 | 140 | 42 | φ6 | φ10 | φ10 |
| VIL303 | 7 | 6 | 84 | 220 | 64 | φ6 | φ12 | φ12 |
| VIL304 | 7 | 6 | 84 | 280 | 88 | φ8 | φ16 | φ16 |

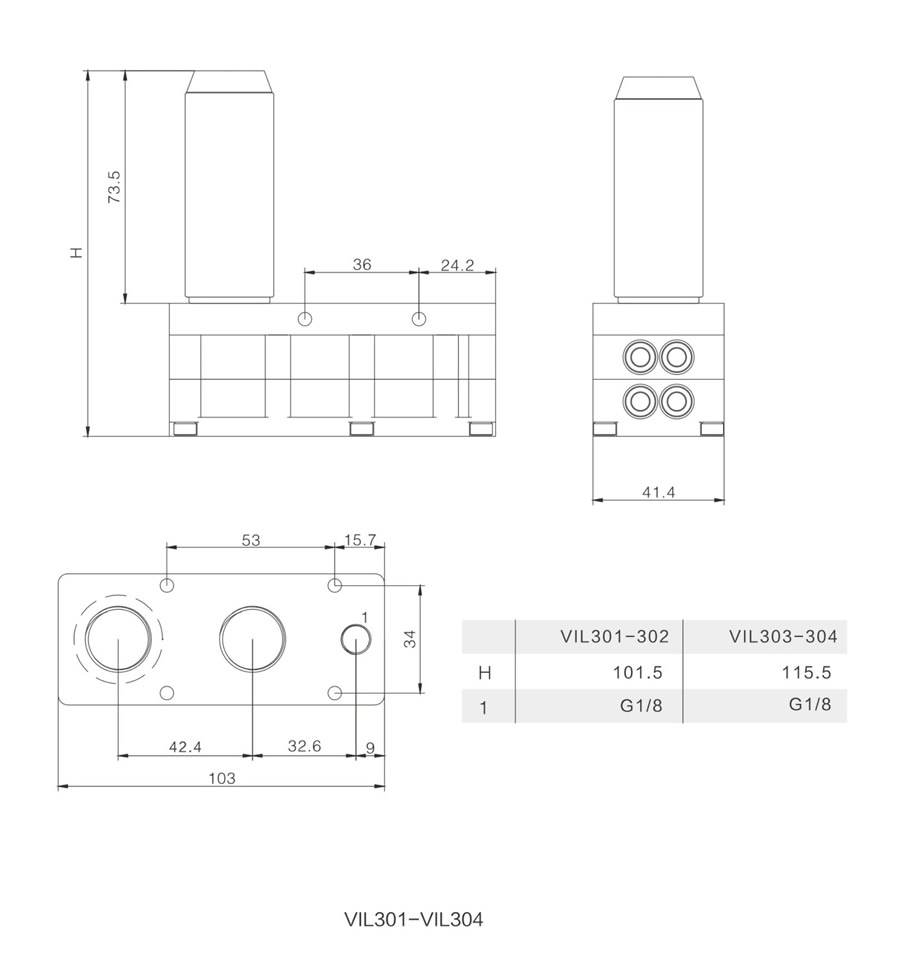

产品外形尺寸：
VIL301,VIL302,VIL303,VIL304
