XGB-1,XGB-2,XGB-3,XGB-4,XGB-5,XGB-6,XGB-7,XGB-8,XGB-9,XGB-10,XGB-11,XGB-12,XGB-13,XGB-14,XGB-15,XGB-16,XGB-17,漩涡气泵

点击图片查看原图

型号: XGB-1,XGB-2,XGB-3,XGB-4,XGB-5,XGB-6,XGB-7,XGB-8,XGB-9,XGB-10,XGB-11,XGB-12,XGB-13,XGB-14,XGB-15,XGB-
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 655
询价

公司基本资料信息
详细说明

XGB-1,XGB-2,XGB-3,XGB-4,XGB-5,XGB-6,XGB-7,XGB-8,XGB-9,XGB-10,XGB-11,XGB-12,XGB-13,XGB-14,XGB-15,XGB-16,XGB-17,漩涡气泵

工作原理及特点

旋涡气泵的叶轮由数十片叶片组成,它类似庞大的气轮机的叶轮。叶轮叶片中的空气受到了离心力的作用向叶轮的边缘云运动,在那里空气进入泵体的环形空腔,然后又返回叶轮,重新从叶轮的起点以同样的方式再进行循环。叶轮旋转所产生循环气流,以级高的能量离开气泵以供使用。

旋涡气泵采用专用电机,结构紧凑、体积小、重量轻、噪音低。送出的气源无水无油。

用途及使用范围

XGB型旋涡气泵是一种吹气或吸气两用的通用气源。它主要用于:切纸机、燃烧降氧机、卷烟滤嘴成型机,电镀槽液搅拌、雾化干燥机、水处理爆气、养鱼增氧、丝网印刷机、照相制版机、注塑机、自动上料烘干机、液体灌装机、粉末灌装机、电焊设备、电影机械、纸张输送、干洗衣服的清洁、空气除尘、干瓶、气体传送、清洁吹干、粉沫冶金、工业吸尘、食品、包装、收集等方面。

使用和维护

气泵应放置在较平稳的地方,周围环境应清洁、干燥、通风。
气泵叶轮旋转方向必须与风扇罩壳上所标箭头方向一致。
像一般电动机一样定期维修和给两端轴承加润滑脂。(3#二硫化钼锂基脂或7018高速润滑 脂)
进出口两端的过滤网和消音器应根据情况适时清洗,以免堵塞影响使用。
气泵出气口与外管道之间应使用增强橡胶(或塑料)管软联接。

XGB型旋涡气泵外形尺寸图


XGB型旋涡气泵技术参数


型号123456G789
大压力kpa656050333040261124
大真空度kpa36.53530262129201016
大气流m3/h28078072032028036018040150
电动机电压v3803803803803803803801Φ×220v
3Φ×380v
380
功率kw7.51511435.52.20.381.5
型号Y132S 2
Y160M 2Y112M 2Y100L 2Y132S 2Y90L 2AO7112AO8032
外形尺寸mmA950700700440424530370275340
B420616620436415480390250360
C450660680470450540410265390
联接尺寸mmDM75×2G4G4M75×2M75×2M75×2G2"G1×1/4G2"
E

19414013415013087118
安装尺寸mmF
40040020020021620080200
G
500530310305350305200305
H

Φ14Φ12Φ12Φ14Φ12Φ10Φ12
I

23015068168607450
J

Φ420Φ341Φ330Φ380Φ235Φ140Φ218
K

M12M10M10M10M10M8M10
L

600410364470334218308
重量kg902502307055130401635


图-2图-2图-2图-1图-2图-1图-1图-1



1011121314151617
5018141642805055
3115111230453035
9501201001104801000680180
3801Φ×220v
3Φ×380v
1Φ×220v
3Φ×380v
1Φ×220v
3Φ×380v
380380380380
18.51.10.550.757.5227.55.5
Y160L 2JW7132JW7112JW7122Y132S 2
Y132S 2Y132S 2
700330320320530
600950
616324310310510
620420
660350340340565
640430
G4"G1×1/2G1×1/2G1×1/2M75×2G4"M75×2
165108100108158
158
400180180180170300170
500280280280350430350
Φ14Φ10Φ10Φ10Φ14
Φ14
1884513445180
180
/Φ190Φ200Φ200400
Φ400
/M8/M8M10
M12
600270256270488
488
215211821145290170170
图-2图-1图-1图-1图-2
图-2

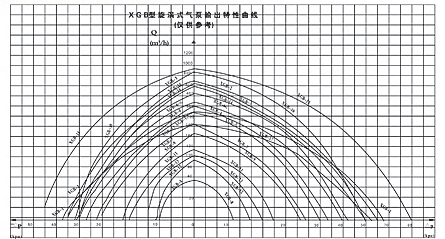

XGB型旋涡气泵曲图


XGB-1,XGB-2,XGB-3,XGB-4,XGB-5,XGB-6,XGB-7,XGB-8,XGB-9,XGB-10,XGB-11,XGB-12,XGB-13,XGB-14,XGB-15,XGB-16,XGB-17,漩涡气泵
