一、ZAZM气动套筒调节阀概述：

气动薄膜直通单座调节阀 气动薄膜套筒调节阀 气动薄膜双座调节阀 气动薄膜切断阀 气动活塞切断阀  ZMQM气动薄膜套筒切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。

本系列产品公称压力等级有PN10、16、40、46四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。

产品特点

◇ 切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。

◇ 阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。

◇ 阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭进密封性能优良。

◇ 平衡型阀内件，提高了切断阀的许用压差。

◇ 波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。

◇ 活塞式执行机构，操作力大，使用压差大。

二、ZAZM气动套筒调节阀主要零件材质：

阀体、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti

阀芯、阀座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金

套筒、阀塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金

填料：聚四氟乙烯，柔性石墨

波纹膜片：丁晴橡胶夹增强涤纶织物

弹簧：60Si2Mn

阀杆、推杆：2Cr13、1Cr18Ni9Ti

阀芯、阀塞（软质件）：增强聚四氟乙烯

波纹管：1Cr18Ni9Ti


三、ZAZM气动套筒调节阀连接标准：

法兰标准：铸铁法兰按BG4216-84

铸铁法兰按BG9113-88、JB/T79-94

法半密封面型式：PN10、PN16为凸面；

PN10、PN16为凹凸面、阀体为凹面。

结构长度：BG12221-98。

执行机构气信号接号：内螺纹M10×1。

＊ 阀体法法及法兰端面距离可以按用户指定的标准制造。如：ANS、IJIS、DIN等标准。

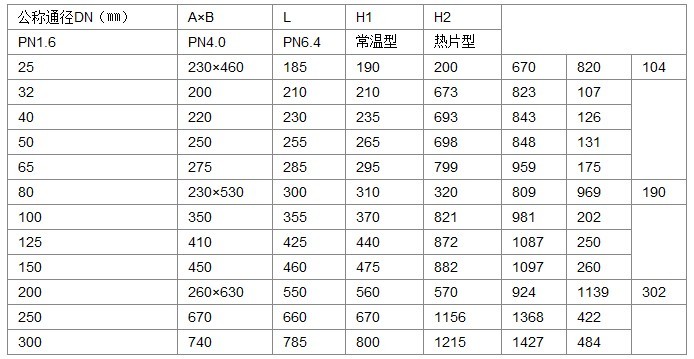

四、ZAZM气动套筒调节阀技术参数：

五、ZAZM气动套筒调节阀安装与维护

1、 安装：

（1） 安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。

（2） 在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

（3) 切断阀安装前，应先彻底清洗管道。

（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。

（5） 阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。

（6） 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、  维护：

（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

（2） 阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

（3） 阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。

（4） 阀杆：表面损坏，只能换新。

（5）  推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。

（6） 压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

（7） 易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般最多2-3年。

（8）  阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
