ZMAPF-1.6-DN20,ZMAPF-1.6-DN25,ZMAPF-1.6-DN32,ZMAPF-1.6-DN40,ZMAPF-1.6-DN50,ZMAPF-1.6-DN65,ZMAPF-1.6-DN80,ZMAPF-1.6-DN100,ZMAPF-1.6-DN150,气动薄膜衬四氟调节阀

一、ZMAPF气动薄膜衬四氟调节阀调节阀概述:



ZMAPF气动薄膜衬四氟调节阀、耐腐蚀调节阀是一种防腐蚀直通单座调节阀,与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

二、耐腐蚀调节阀 特点

1、耐腐蚀。几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好。采用波纹管和填料双重密封,确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封,确保无渗漏。
4、配用HA执行机构,输出力大、结构紧凑。 产品符合GB/T4213-92。

三、耐腐蚀调节阀 阀体

型式:直通单座球型阀
公称通径:3/4"、20、25、32、40、50、65、80、100、150mm
公称压力:PN1.6MPa
法兰标准:JB/T79·1~79·2-94等
材料:ZG230-450衬F46
工作温度:-40~180℃
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料


二、ZMAPF气动薄膜衬四氟调节阀内组件:

阀芯型式:单座柱塞型阀芯
流量特性:线性特性和等百分比特性
阀座、阀芯材料:2Cr13衬F46
波纹管材料:聚四氟乙烯



三、ZMAPF气动薄膜衬四氟调节阀执行机构:



型式:ZHA(B)多弹簧薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布
弹簧范围:20~100、80~240kPa
供气压力:140~400kPa
气源接口:Rc1/4”
环境温度:-30~+70℃
阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

型号

ZHA-22
ZHB-22

ZHA-23
ZHB-23

ZHB-34
ZHB-34

ZHA-45
ZHB-45

有效面积cm2

350

350

560

900

行程mm

16

25

40

60

弹簧范围KPa

20~100(标准):40~200;
80~240; 20~60; 60~100

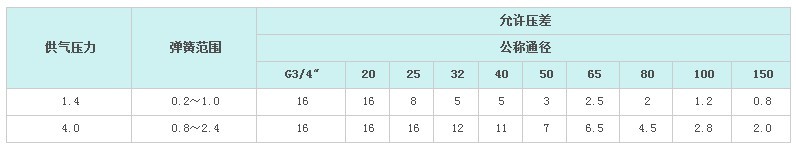

四、ZMAPF气动薄膜衬四氟调节阀 允许压差





五、ZMAPF气动薄膜衬四氟调节阀性能:



泄漏量:小于阀额定容量的0.01%
回差:带定位器:小于全行程的1%
基本误差:带定位器:小于全行程的±1%
注:采用标准的V型聚四氟乙烯填料
可调范围 30:1
