Y45Y-6.4-DN300,Y45Y-6.4-DN400,Y45Y-6.4-DN500,Y45Y-10.0-DN50, Y45Y-10.0-DN80,Y45Y-10.0-DN100,Y45Y-10.0-DN150,Y45Y-10.0-DN200,Y45Y-10.0-DN250,Y45Y-10.0-DN300,Y45Y-10.0-DN400,Y45Y-10.0-DN500,杠杆式减压阀

点击图片查看原图

型号: Y45Y-64-DN50,Y45Y-64-DN80,Y45Y-64-DN100,Y45Y-64-DN150,Y45Y-64-DN200,Y45Y-64-DN250,Y45Y-64-DN300,Y45Y
PDF下载: 如需产品详细说明请与销售客服联系
浏览次数: 513
询价

公司基本资料信息
详细说明

Y45Y-64-DN50,Y45Y-64-DN80,Y45Y-64-DN100,Y45Y-64-DN150,Y45Y-64-DN200,Y45Y-64-DN250,Y45Y-64-DN300,Y45Y-64-DN400,Y45Y-64-DN500,Y45Y-100-DN50,Y45Y-100-DN80,Y45Y-100-DN100,Y45Y-100-DN150,

Y45Y-100-DN200,Y45Y-100-DN250,Y45Y-100-DN300,Y45Y-100-DN400,Y45Y-100-DN500,Y45Y-6.4-DN50,Y45Y-6.4-DN80,

Y45Y-6.4-DN100,Y45Y-6.4-DN150,Y45Y-6.4-DN200,Y45Y-6.4-DN250,Y45Y-6.4-DN300,Y45Y-6.4-DN400,Y45Y-6.4-DN500,Y45Y-10.0-DN50,

Y45Y-10.0-DN80,Y45Y-10.0-DN100,Y45Y-10.0-DN150,Y45Y-10.0-DN200,Y45Y-10.0-DN250,Y45Y-10.0-DN300,Y45Y-10.0-DN400,Y45Y-10.0-DN500,杠杆式减压阀

一、Y45Y杠杆式减压阀概述:

该阀由阀体、阀盖、阀杆、阀瓣、阀座及杠杆等零件组成。主要配套在减压装置上,起到调节压力作用,减压比一般为0.6较合适。亦可配用电动执行装置,实行远程自动操作。


Y45Y杠杆式减压阀主要零件材料

型号

零件名称

阀体、阀盖

阀杆

阀瓣

阀座

Y45H(Y)-64 Y45H(Y)-100

材料

WCB

38CrMoAIA

2Cr13

1Cr18Ni9Ti

Y45H(Y)-64I Y45H(Y)-100I

ZG20CrMo

1Cr18Ni9Ti

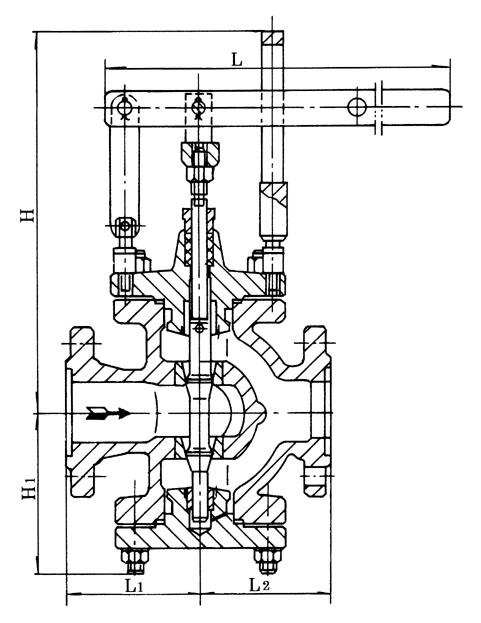

Y45Y杠杆式减压阀主要外形尺寸



公称压力

工程通径

尺寸

6.4 10.0

H

H1

L

L1

L2

50

510

200

565

150

150

80

555

220

650

190

190

100

582

245

800

200

200

150

654

318

800

220

225

200

725

355

800

250

250

250

750

390

800

272

275

300

918

475

1000

355

395

400

1080

660

1000

400

550

500

1635

800

1000

450

680

Y45Y杠杆式减压阀是一种自动降低管路工作压力的专门装置,它可将阀前管路较高的水压减少至阀后管路所需的水平。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合,保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比,因此减压阀具有改善系统运行工况和潜在节水作用,据统计其节水效果约为30%。

减压阀的构造类型很多,以往常见的有薄膜式、内弹簧活塞式等。减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压,水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。2007年以来又出现一些新型减压阀,如定比式减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制,进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动;阀体内无弹簧,故无弹簧锈蚀,金属疲劳失效之虑;密封性能良好不渗漏,因而既减动压(水流动时)又减静压(流量为0时);特别是在减压的同时不影响水流量。
