GDZDLN40,GDZDLN50,GDZDLN65,GDZDLN80,GDZDLN100,GDZDLN125,GDZDLN150,GDZDLN200,GDZDLN250,GDZDLN300电子式电动调节阀

结构优越：等截面低流阻流道，额定流量系数大
调节性好：可调范围大，流量特性可选等百分比或线性
密封性好：可选择软密封、波纹管密封，提高密封性能

应用广泛：多种阀座结构、散热片，适应不同压差温度

技术参数
动作方式	电开式、电关式
阀座结构	P单座、M套筒、N双座
流量特性	等百分比、线性
可调范围	50：1
密封等级	Ⅲ、Ⅳ、Ⅴ、Ⅵ
断信号阀位	全开、全关、保持
环境温度	-30℃～+70℃（防爆型：-20℃～+60℃）
性能标准	JB/T7387-94
基本误差	±2.5%
回　　差	1.5%

阀体参数
公称压力	PN16、PN25、PN40、PN64
连接方式	法兰式、（特制：焊接式）
阀体材质	WCB、SS304、SS316、SS316L
阀芯材质	SS、SS304、SS316、SS316L、司太莱堆焊
密封材料	PTFE、硬密封、特殊高温材料
波纹管	SS、SS304、SS316
填料	聚四氟乙烯、柔性石墨
推杆	衬套2Cr13
垫片	橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片
法兰标准	GB9113-88、JB/T79-94、GB2555-81
特制法兰	ANSI、JIS、DIN

流体温度

C33组 -30℃～150℃
C4 组 -30℃～180℃
C7 组 -30℃～350℃
C8 组 -30℃～400℃

电气器参数
输入信号	4~20mA DC、0~10V DC
电源电压	AC220V50HZ；380V.AC 50Hz
输入阻抗	250Ω
输出信号	4~20mA DC、0~10V DC

功能附件选项

E－防爆型（电气定位器防爆等级可选：隔爆型、本安型）

Q－完全切断型

流量系数及行程

公称通径DN		20				25	32	40	50	65	80	100	125	150	200	250	300
流通直径dn		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数 Kv（单座/套筒）	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	940	1200
额定流量系数 Kv（单座/套筒）	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	850	1050
额定流量系数Kv(双座)	直线					12.1	10.4	30.3	48.3	75.9	121	193.6	302.5	484	759	1078	1725
额定流量系数Kv(双座)	等百分比					11	17.6	27.5	44	69.3	110	176	275	440	693	1082	1575
额定行程（㎜）		16	16	16	16	16	25	25	25	40	40	40	60	60	60	100	100

允许压差（bar）

执行器	公称通径		20				25	32	40	50	65	80	100	125	150	200	250	300
执行器	结构		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
3000N		单座	64	64	64	64	45.9	28.1	17.9	11.3	6.8	4.5
		套筒				64	64	64.0	64	53.9	36.8	30
		双座					64	64.0	64	53.9	36.8	30
5000N		单座									11.3	7.5	4.8
		套筒									61.3	50	39.8
		双座									61.3	50	39.8
6500N		单座									14.5	9.5	6.1	4.0	2.8	1.5	1	0.7
		套筒									64	64	64	64	64	64	41	28
		双座									64	64	64	64	64	51.3	32.8	22.8
16000N		单座												9.8	6.8	3.8	2.4	1.6
		套筒												64	64	64	64	51.2
		双座												64	64	64	64	51.2

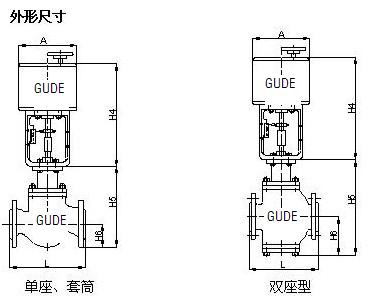

型号规格尺寸（mm）

单座、套筒PN16,PN25,PN40 bar
型号规格	通径DN	L	H6	H5		H4		A
型号规格	通径DN	L	H6	标准型	散热型	PN16	PN25	PN16	PN25
GDZDL((P/M))20	20	150	53	175	248	420	420	150	150
GDZDL(P/M)25	25	160	58	180	252	420	420	150	150
GDZDL(P/M)32	32	180	70	215	282	420	420	150	150
GDZDL(P/M)40	40	200	75	218	289	420	420	150	150
GDZDL(P/M)50	50	230	82	230	302	420	420	150	150
GDZDL(P/M)65	65	290	92	280	340	440	440	150	170
GDZDL(P/M)80	80	310	100	285	354	440	440	150	170
GDZDL(P/M)100	100	350	110	315	375	440	440	170	170
GDZDL(P/M)125	125	400	125	400	432	440	440	170	170
GDZDL(P/M)150	150	480	142	460	485	440	440	170	170
GDZDL(P/M)200	200	600	170	540	591	440	440	170	170
GDZDL(P/M)250	250	650	202	588	702	570	570	260	230
GDZDL(P/M)300	300	750	230	732	788	570	570	260	230

双座PN16,PN25,PN40, PN64 bar
型号规格	通径DN	L		H6	H5		H4		A
型号规格	通径DN	PN16~40	PN64	PN16~40	标准型	散热型	PN16~40	PN64	PN16~40	PN64
GDZDLN25	25	160	230	90	245	315	420	420	150	150
GDZDLN32	32	180	260	102	256	326	420	420	150	150
GDZDLN40	40	200	260	112	266	336	420	420	150	150
GDZDLN50	50	230	300	123	288	358	420	420	150	150
GDZDLN65	65	290	340	148	345	455	420	440	150	170
GDZDLN80	80	310	380	153	355	465	420	440	170	170
GDZDLN100	100	350	430	168	380	490	420	440	170	170
GDZDLN125	125	400	500	183	432	582	440	440	170	170
GDZDLN150	150	480	550	227	524	672	440	440	170	170
GDZDLN200	200	600	650	288	663	813	440	440	170	170
GDZDLN250	250	730		350	779	979	570	570	260	260
GDZDLN300	300	850		376	886	1086	570	570	260	260
