KF500-A-F-50,KF500-A-V-65,KF500-A-J-80,KF500-A-F-100,KF500-A-V-150,KF500-A-J-200,法兰式涡轮流量计
KF500-B-F-10,KF500-B-V-15,KF500-B-J-20,KF500-B-F-25,KF500-B-V-32,KF500-B-J-40,法兰式涡轮流量计
KF500-B-F-50,KF500-B-V-65,KF500-B-J-80,KF500-B-F-100,KF500-B-V-150,KF500-B-J-200,法兰式涡轮流量计
|

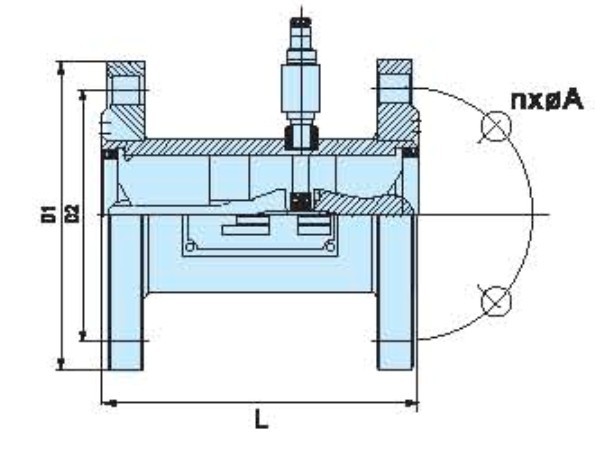

法兰连接尺寸 |
|||||
|
DN |
D1 |
D2 |
nxøA |
L |
重量（kg） |
|
10 |
90 |
60 |
4x14 |
60 |
1.9 |
|
15 |
95 |
65 |
4x14 |
75 |
2.0 |
|
20 |
105 |
75 |
4x14 |
75 |
2.9 |
|
25 |
115 |
85 |
4x14 |
100 |
3.7 |
|
32 |
140 |
100 |
4x18 |
120 |
5.0 |
|
40 |
150 |
110 |
4x18 |
140 |
7.0 |
|
50 |
165 |
125 |
4x18 |
150 |
9.0 |
|
65 |
185 |
145 |
4x18 |
180 |
11.0 |
|
80 |
200 |
160 |
8x18 |
200 |
14.0 |
|
100 |
220 |
180 |
8x18 |
220 |
21.0 |
|
150 |
285 |
240 |
8x22 |
300 |
36.0 |
|
200 |
340 |
295 |
12x22 |
360 |
57.0 |
|
通径DN(mm) |
流量范围 (m³/h) |
流体温度 |
工作压力(MPa) |
环境温度(℃) |
最大压力 |
|
|
误差 0.5% |
误差 1.0% |
|||||
|
2* |
/ |
0.01~0.13 |
（-20~100） |
1.6 |
（-25~55） |
0.12 |
|
3* |
/ |
0.04~0.25 |
||||
|
4* |
/ |
0.04~0.25 |
6.3 |
0.08 |
||
|
6* |
0.1~0.6 |
0.1~0.6 |
16* |
|||
|
10 |
0.25~1.2 |
0.2~1.2 |
25 |
0.05 |
||
|
15 |
0.6~4 |
0.4~4 |
40* |
0.035 |
||
|
20 |
1.1~7 |
0.7~7 |
2.5 or 6.3 |
|||
|
25 |
1.6~10 |
1~10 |
0.025 |
|||
|
32 |
2.5~16 |
1.6~16 |
||||
|
40 |
3~20 |
2.5~25 |
1.6 or 2.5 |
|||
|
50 |
4~40 |
4~40 |
||||
|
65 |
6~60 |
6~60 |
||||
|
80 |
10~100 |
10~100 |
1.6 |
|||
|
100 |
20~160 |
16~160 |
||||
|
150 |
50~300 |
40~400 |
||||
|
200 |
100~600 |
80~800 |
||||
