GA24V-15,GA24V-25,GA24V-40,GA24V-50,GA24V-65,GA24V-80,螺纹连接玻璃转子
点击图片查看原图

型号： GA24V-15,GA24V-25,GA24V-40,GA24V-50,GA24V-65,GA24V-80,螺纹连接玻璃转子
PDF下载： 如需产品详细说明请与销售客服联系
浏览次数： 359
询价

公司基本资料信息
详细说明
 GA24V-15,GA24V-25,GA24V-40,GA24V-50,GA24V-65,GA24V-80,螺纹连接玻璃转子

GA系列玻璃转子流量计与10S,20S,30S比较配备了保护罩，安全系数更高，不必从管道上拆下整机即可更换锥管与浮子。

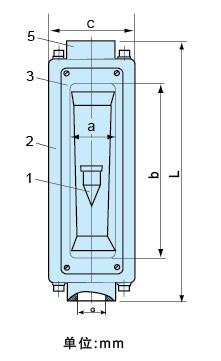

No. 材料 No. 材料
1 304SS, 316*, PTFE 4 HT20-40 , 304SS , 316*
2 45号钢板 5 304SS , 316*
3 亚克力透明板

公称通径
DN(mm)		 窗口尺寸
axb		 L G G 重量
（KG）
15 37x302 420 1/2’’F/NPT 1/2’’G 80 3.8
25 52x294 1’’F/NPT 1’’G 105 5.4
40 64x278 1½’’ F/NPT 1½’’G 125 8
50 94x266 2’’F/NPT 2’’G 165 12.7

公称通径
DN(mm)

型号

测量范围

工作压力
(Mpa)

温度

液体(L/h)

气体(m3/h)

15

GA24S-15/15F
GA24V-15

4~40
6~60
10~100
16~160
25~250
40~400
63~630

0.12~1.2
0.3~3
0.5~5
0.8~8
1.2~12
2~20

≤1.0

（-20°C
~120°C）

25

GA24S-25/25F
GA24V-25

63~630
100~1000
160~1600
250~2500

2~20
3~30
5~50
8~80

≤1.0

40

GA24S-40/40F
GA24V-40

160~1600
250~2500
400~4000

5~50
8~80
12~120

≤0.9

50

GA24S-50/50F
GA24V-50

400~4000
630~6300
1000~10000
5000~16000

12~120
20~200
30~300

≤0.6

65

GA24S-65

5000~25000
8000~40000

80~800
240~1200

≤0.4

80

GA24S-80

8000~40000
10000~50000

240~1200
300~1500

≤0.4
