冶金吹气式热电偶概述
该热电偶是我公司针对冶金行业定型生产的产品。吹气式热电偶的结构原理是在热电偶与外保护管之间构成流动气体回路，通过注入一定的惰性气体，以排除或减少高温条件下还原气体的渗入对热电偶的影响，从而延长热电偶的寿命和保证热电偶温度测量的准确性 。该热电偶外护管为GH3039合金。
吹气式热电偶主要技术指标
型 号：WRST-□□□Q
分度号：K型 测量范围0-1100℃
S型 测量范围0-1300℃
R型 测量范围0-1300℃
误 差：K型 B ±2.50℃或±0.75%t
S型 B ±1.50℃或±0.25%t
R型 B ±1.50℃或±0.25%t
精 度：K型 2级
S型 2级
R型 2级
进气压力：0.1MPa
气体介质：氨气或氩气

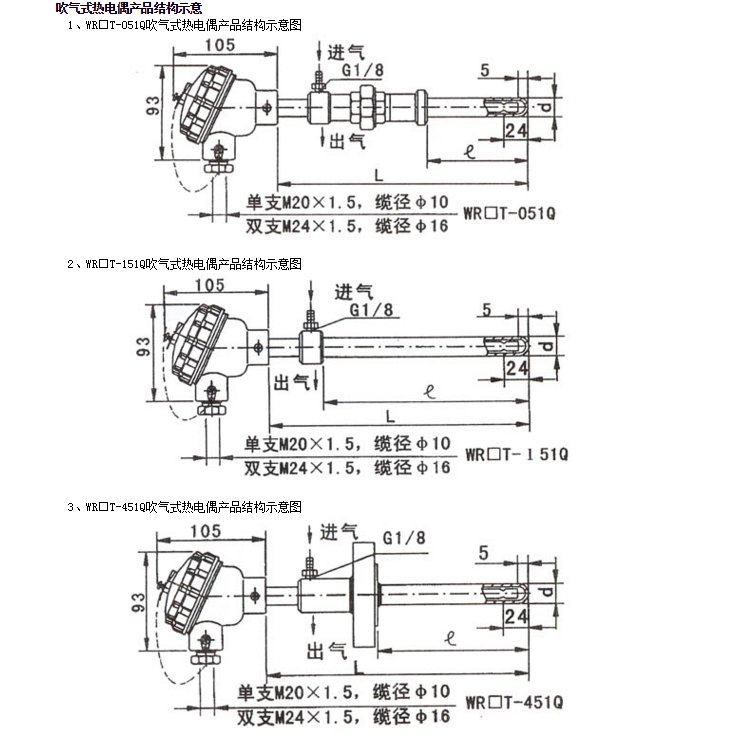

吹气式热电偶产品型号表示
| W | 温度仪表 | ||||||||
| R | 热电偶 | ||||||||
| 代号 | 感温元件材料 | ||||||||
| K | 镍洛-镍硅 | ||||||||
| S | S分度号|铂铑10-铂 | ||||||||
| R | R分度号|铂铑13-铂 | ||||||||
| 代号 | 偶丝对数 | ||||||||
| 无 | 单支 | ||||||||
| 2 | 双支 | ||||||||
| 代号 | 安装固定形式 | ||||||||
| 0 | 圆柱套；无固定装置 | ||||||||
| 1 | 无固定装置 | ||||||||
| 2 | 固定螺纹连接 | ||||||||
| 4 | 固定法兰连接 | ||||||||
| 5 | 大空腔接线盒 | ||||||||
| 代号 | 保护管外径 | ||||||||
| 0 | Φ16保护管 | ||||||||
| 1 | Φ20保护管 | ||||||||
| Q | 吹起型 | ||||||||
※选型举例1：WRS-450Q
S分度号吹气式热电偶，法兰安装（法兰为DN80 PN1.6，不锈钢法兰），热电偶外径为Ф16mm，热电偶外护管材质为GH3039，内装铠装热电偶芯子，热电偶接线盒为大空腔接线盒，总长L*插深l=1000*850mm
※选型举例2：WRK-250Q
K分度号吹气式热电偶，M27×2螺纹安装，热电偶外径为Ф16mm，热电偶接线盒为大空腔接线盒，内装铠装热电偶芯子,总长L*插深l=700*550mm
WRK2-150Q,WRK2-151Q,WRK2-050Q,WRK2-051Q,WRK2-250Q,WRK2-251Q,WRK2-450Q,WRK2-451Q,
WRK-150Q,WRK-151Q,WRK-050Q,WRK-051Q,
WRK-250Q,WRK-251Q,WRK-450Q,WRK-451Q,
WRS2-150Q,WRS2-151Q,WRS2-050Q,WRS2-051Q,
WRS2-250Q,WRS2-251Q,WRS2-450Q,WRS2-451Q,
WRS-150Q,WRS-151Q,WRS-050Q,WRS-051Q,
WRS-250Q,WRS-251Q,WRS-450Q,WRS-451Q,
WRR2-150Q,WRR2-151Q,WRR2-050Q,WRR2-051Q,
WRR2-250Q,WRR2-251Q,WRR2-450Q,WRR2-451Q,
WRR-150Q,WRR-151Q,WRR-050Q,WRR-051Q,
WRR-250Q,WRR-251Q,WRR-450Q,WRR-451Q,
