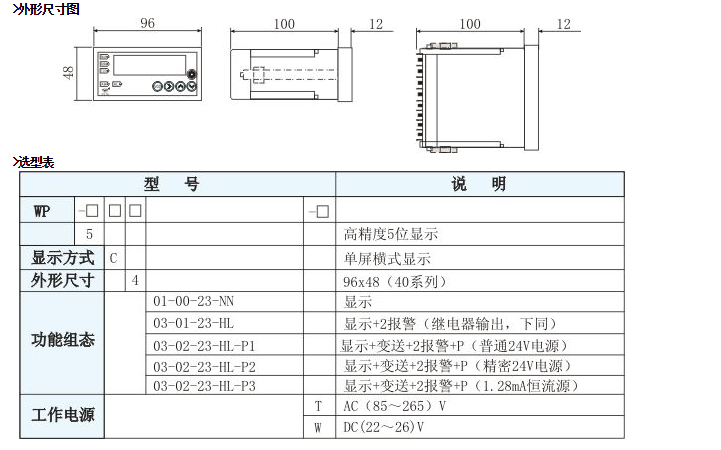

WP-5C403-01-23-HL-T,WP-5C403-01-23-HL-W
WP-5C403-02-23-HL-P1-T,WP-5C403-02-23-HL-P1-W
WP-5C403-02-23-HL-P2-T,WP-5C403-02-23-HL-P2-W
WP-5C403-02-23-HL-P3-T,WP-5C403-02-23-HL-P3-W
5位高精度智能数字显示控制仪拥有24位A/D转换器;具备万分之五的精度和十万分之一的显示分辨率;每秒1次到20次的可设置分档测控速度兼顾高分辨力和测控速度的不同应用需求;显示亮度有3档可调节。16段折线功能。具备最大值和最小值记忆功能;3点开关量输入和4个按键可通过单独编程以实现指定功能。
抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到Ⅲ级。
温漂(-10℃～50℃范围内)：
·仪表内部基准小于5ppm/℃;
·热电偶、热电阻、直流mV输入都小于10ppm/℃;
·直流电流、直流电压输入小于30ppm/℃;
·如果用户对这2种信号的温漂要求较高，可在订货时提出特殊订制。
输入信号包括：热电阻(Ptl00、Pt1000三线制或四线制，可跳线选择)，测温范围为(-200.00～500.00)℃
热电偶 (K、S、E、T) ，分辨力为0.1℃；直流电流；直流电压；直流mV。
>主要技术参数
>>基本技术规格
电 源 ·85V～265VAC
工作环境 ·温度：0～50℃ 湿度≤85% 无凝露
显示范围 ·-19999～99999，小数点位置可设定
显示颜色 ·红色，显示亮度3级可设定
显示分辨力 ·1/100000
输入信号类型 ·电压、电流、热电阻、mV5种,其中
电压 ·(1～5)V DC,0～5V DC可通过设定选择
电流 ·(4～20)mA,0～10mA,0～20mA可通过设定选择
热电阻 ·Ptl000或Ptl00订货时必须注明3线制或4线制通过仪表内部跳线选择
测温范围 ·-(200.00～500.00)℃
热电偶 ·K,S,E,T可通过设定选择，分辨力0.1℃
mV信号 ·30mV，60mV,120mV可通过设定选择
基本误差 ·小于±0.05%F.S±1字
测量分辨力 ·24位A/D转换器
A/D转换速率 :20次/秒
测控速度: 1次/秒、5次/秒、10次/秒、20次/秒4档可选
>>选配件技术规格
报警输出 ·继电器输出：触点容量220V AC,3A(阻性负载)
·OC门输出：电压<30V,电流<50mA（订货时注明）
变送输出 ·光电隔离: (4～20)mA,0～10mA,0～20mA直流电流输出，通过设定选择。
负载能力≤500Ω
(1～5)V,0～5V,0～10V直流电压输出，需订货时注明
·输出分辨力：1/3000，误差<±0.2%FS;
16位变送输出可订货，误差<0.04%FS
外供电源 ·普通电源P1：用于给变送器供电，输出值与标称值的误差<±5%,负载能力≤100mA
·精密恒压源P2：用于给压力、荷重等应变式传感器供电，输出值与标称值的误差<0.1%,负载能力≤40mA
·精密恒流源P3：一般1.28mA,用于给扩散硅压力传感器供电
