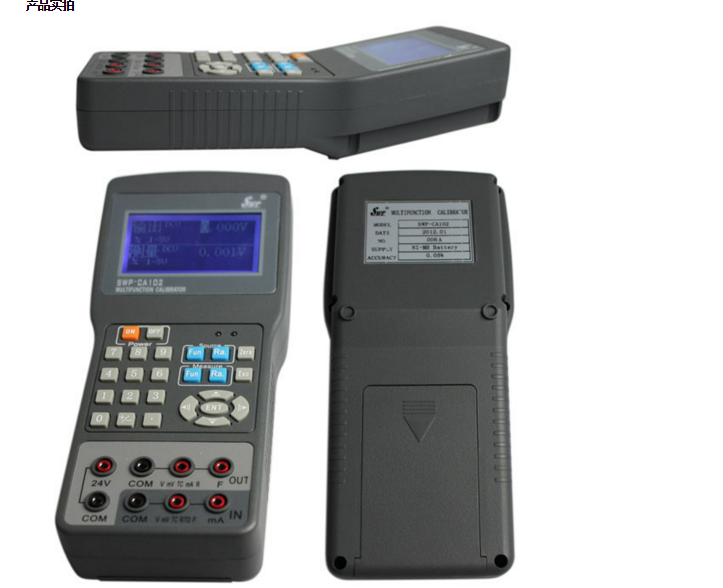

点击图片查看原图
特性
主要是为工业现场热工仪表及系统的校验维护而设计的，仪表提供完善而实用的功能，操作简单。仪表集最新大规模数字转换集成电路和大屏幕液晶显示技术于一体，具有输出、测量、手册和24VDC配电功能，且四项功能可同时工作，同屏显示输出和测量值以及对应的ITS-90标准值（热电阻和热电偶）。并配备超大容量可充电电池，携带方便，能方便地完成工业现场热工仪表（传感器、变送器、显示仪表、控制系统）的检修、校验。
香港昌晖自动化系统有限公司生产的SWP-CA102热工信号校验仪（又称为热工宝典）主要用于工业现场热电偶、热电阻、变送器、显示控制仪表、控制系统的检验、校验及维护。 SWP-CA102集大规模数字转换电路和大屏幕液晶显示技术于一体，产品性能稳定、功能实用、操作简单，具有输出、测量、手册（热电偶分度表、热电阻分度表）和DC24V配电功能，且四项功能可以同时工作。
特点
1、SWP-CA102外形小巧，便于携带和手持。
2、大屏幕液晶显示带背光。
3、测量、输出可同屏中文显示。
4、电压和电流测量可显示百分比。
5、多种热电偶（K、E、T、J、S、R、N、B、W325）的测量和输出，多种热电阻（PT100、Cu50）的测量。
6、热电偶和热电阻的测量输出具有ITS-90国际标准毫伏、电阻值对应显示。
7、热电偶信号测量、热电偶信号输出时热工宝典具有手动温度补偿和自动温度补偿功能。
8、热工信号校验仪可以实现热电阻电阻值与温度值、热电偶毫伏值与温度值的快速换算。
9、SWP-CA102内置大容量充电电池，充电一次可持续工作5-7小时
10、热工信号校验仪按键声音和背光可调，断电保存参数设置状态。
技术参数
直流信号输入：
| 功能 | 量程 | 精度 |
| DCV | 0~35V | ±0.1%FS |
| DCmV | 0~100mV | ±0.05%FS |
| DCmA | 0~35mA | ±0.05%FS |
| RTD | CU50、PT100 | ±0.1%FS |
| TC | K 、T 、E 、J 、N、W325 | ±0.1%FS |
| R 、S 、B | ±0.2%FS | |
| F | 0.0~5000.0Hz | ±0.2Hz |
直流信号输出：
| 功 能 | 量 程 | 精 度 |
| DCV | 0~5V | ±0.05%FS |
| DCmV | 0~100mV | ±0.05%FS |
| DcmA | 0~24mA | ±0.05%FS |
| R | 10.0~500.0Ω | ±0.15%FS |
| 500.0~2500.0Ω | ±0.15%FS | |
| 2500.0~5000.0Ω | ±0.15%FS | |
| TC | K 、T 、E 、J 、N、W325 | ±0.1%FS |
| R 、S 、B | ±0.2%FS | |
| F | 0~1000Hz | ±1Hz |
| 0~5.00KHz | ±0.02KHz |
工作温度：-10~50℃
贮存温度：-20~70℃
外形尺寸：231×104×39mm
重量：1.8Kg
SWP-CA102使用注意事项
1、测量或输出时，端子接线必须与操作一致（错误操作如：在输出端子上测量电压，在输出电流端子上测量电 压），否则有可能导致仪表损坏。
2、确认每档量程范围，不能过量程使用。
3、仪表在光线充足处建议不使用背光，这样可延长电池使用时间。
4、当仪表从室内拿到现场使用并采用自动温度补偿方式，应让仪表在现场适应5-10分钟，使仪表内部测温传感器准确测量到现场环境温度，以利于提高校验准确性。
