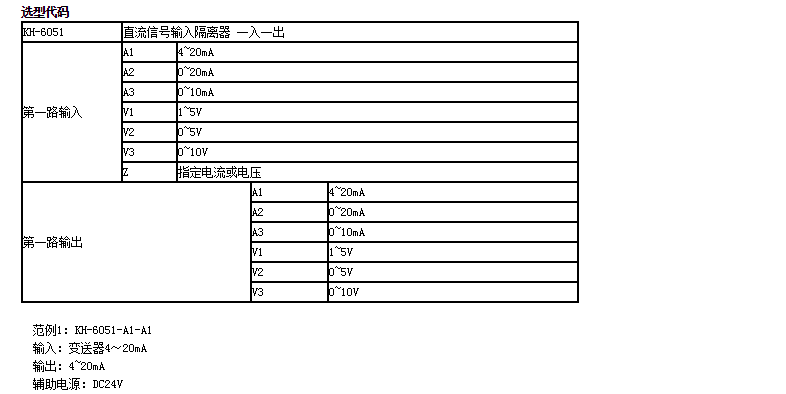

KH-6051-A1-A1,直流信号输入隔离器

 概述
• 用于连接安装在现场的各种直流信号源设备，将各种直流信号经过隔离、抗干扰抑制等处理后。向控制系统或其它仪表输出直流电流或电压信号。
• 该隔离器采用独立的直流电源供电, 供电电源-输入-输出之间隔离。
特性
• 输入4~20mA,0~20mA,1~5V,0~5V
• 独立供电 20~30VDC
• 直流电流或电压信号的隔离传输
技术参数
• 供电电源
电源电压：20~30VDC
电流消耗(24VDC 供电，20mA 输出时)：< 25mA
• 输  入
电流信号：4~20mA, 0~20mA, 0~10mA, 其它指定电流
电压信号：1~5V, 0~5V, 0~10V, 其它指定电压
输入阻抗：电流输入时: ≤24Ω, 电压输入时 ≥500KΩ
最大输入电流限制：约 24mA
• 输  出
电流信号：4~20mA, 0~20mA, 其它指定电流
电压信号：1~5V, 0~5V, 其它指定电压
电流输出负载：4(0)~20mA输出时,  ≤350Ω(出厂默认)
             　　　  (注：若需要其他特殊负载,订货时注明。)
输出纹波：< 10mVp-p
• 综合通用参数
标准精度：±0.2%
温度漂移：±0.015% / ℃
响应时间：< 5ms
隔离能力：输入-输出-电源-外壳之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
电磁兼容性：符合GB/T18268应用要求 (等同IEC61326-1)
工作环境温度：-20～＋60℃
储存环境温度：-40～＋80℃
安装方式：35mm 标准DIN导轨卡式安装
端子接线：截面0.5~2.5mm2 的单芯或者多芯电缆, M3螺丝拧紧连接
外形尺寸：16×116×110(mm)
